G-U Feronoerie pentru usi – Broaste ingropate

G-U FERONERIE PENTRU USI

Tot ceea ce este necesar pentru montarea usilor. Mai putine componente, costuri de stocare reduse, asamblare mai rapida

FERONERIE PENTRU USI

Broaste ingropate

Usi din lemn/otel

Broastele ingro­pate BKS sunt special conce­pute pentru usile din lemn sau otel – cu dis­tante mari intre centrul gaurii cheii si mar­gine, si cu placi fron­tale neproemi­nente si rotunjite. Acestea prezinta pro­tectia antie­fractie, pro­tectia contra incendiului si adaptarea pentru functia de usa de evacuare, precum si prin posi­bili­tatea de inte­grare in sis­temele de control al accesului.

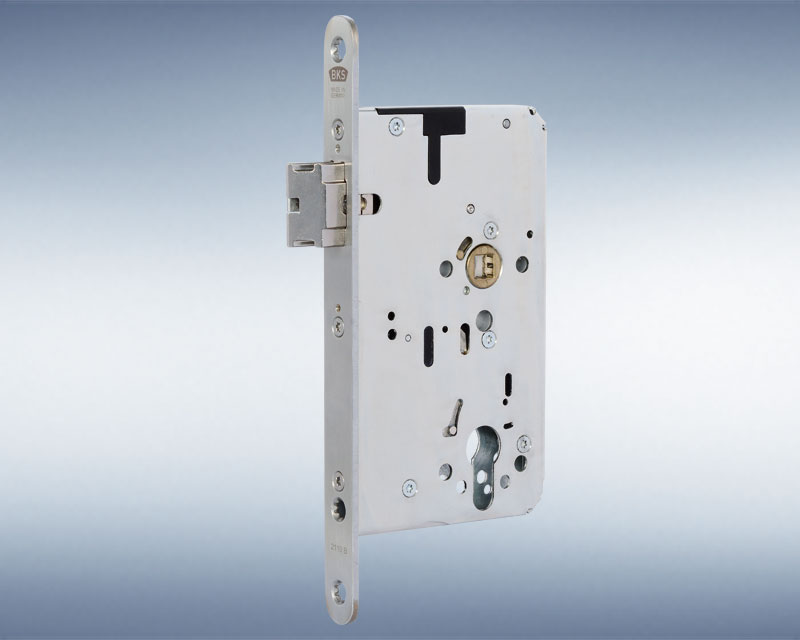

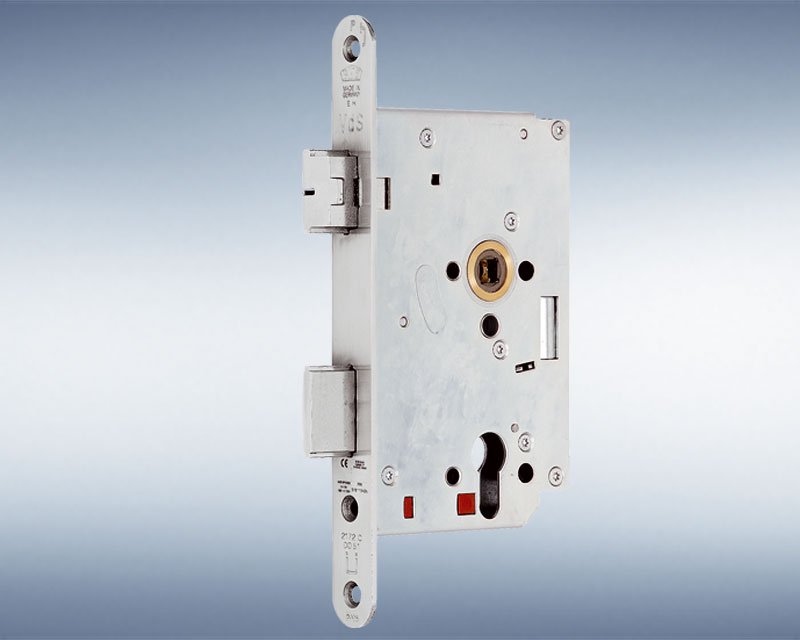

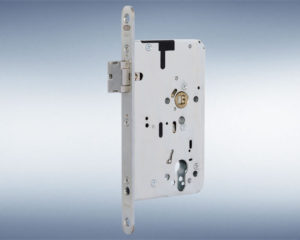

Broasca ingropata BKS seria 21

Broasca ingro­pata BKS seria 21 este un sistem de inchi­dere cu auto­blo­care meca­nica, cu functie anti­pa­nica, cer­ti­ficate VdS.

Tipuri de broaste

Caracteristici

  • Parte anti-panica reglabila (spre exte­rior/spre inte­rior)

  • Zavor cu arc rever­sibil (DIN S / DIN D)

  • Blo­care supe­r­ioara adaptabila

  • Zavor cu arc masiv clasa 5 con­form DIN 18251

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Caracteristici

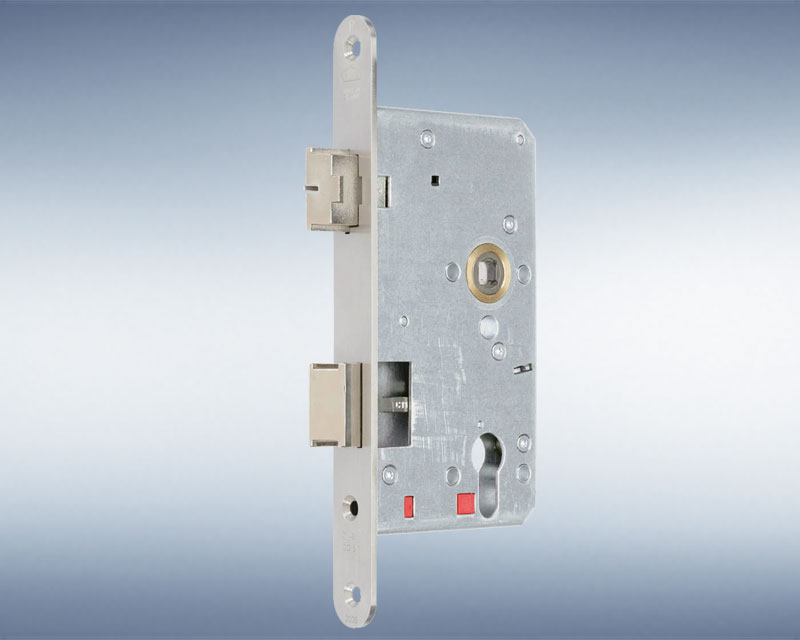

  • Mon­tare impreuna cu deschiza­torul elec­tric al usii de evacuare inte­grat in tablita de inchi­dere

  • Zavorare con­form cerintelor tehnice de secu­ri­tate dato­rita zavo­r­ului cu arc secu­rizat, testat si cer­ti­ficat VdS

  • Pozitio­nare optima a punctului de inchi­dere in spatiul de incu­iere al broastei elec­trice, dato­rita amplasarii arcului inte­grat, reglabil, in zona zavo­r­ului

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Caracteristici

  • In aso­ciere cu manere exte­rioare supli­mentare cu cuplare elec­trica, pot fi mon­tate pe usi cu unul sau doua canaturi prevazute cu dispo­zi­tive de control al accesului

  • Controlul accesului prin intermediul mane­rului exte­rior cu comanda elec­trica

  • Posi­bili­tate de comanda prin intermediul tastei de deschi­dere a usii, interfonului, tempo­riz­atoarelor, sau sis­temelor de control al accesului

  • In situatii de urgenta, usa poate fi deschisa in mod controlat prin intermediul cil­in­drului mecanic pro­filat (functia de inchi­dere fortata C)

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Caracteristici

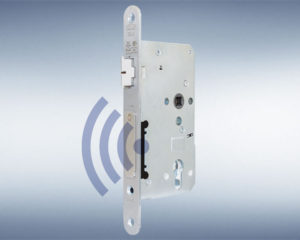

  • Broasca de panica cu auto­blo­care combi­nata cu optiunea de comanda wireless a clantei exte­rioare; in acest fel este posibil controlul permisiunii de acces pentru usi cu unul sau doua canaturi, fara utilizarea cablu­rilor

  • Efort de montaj redus: nu sunt necesare cab­laje si nici canale de pozare a cablu­rilor

  • Posi­bili­tate de mon­tare pe usi antifoc exis­tente (locas pentru broasca) cu mentinerea valabilitatii cer­ti­ficarii antifoc

  • Un plus de sigu­ranta: nu este necesara incu­ierea manuala a usii – zavorul cu arc este eje­ctat automat la 20 mm

  • In situatii de urgenta, usa poate fi deschisa in mod controlat prin intermediul cil­in­drului mecanic pro­filat (functia de inchi­dere fortata C)

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Date tehnice

Tipuri de broasteBroaste pentru usi de evacuareBroasca electrica, antipanicaBroaste actionate electricBroasca cu radio­comanda cu baterie
Utilizare
1 canat
2 canaturi
Blocare superioara
Blocare securizata a zavorului
Functii antipanica
Functia B
Functia C
Functia E
Contacte de monitorizare
Zavor cu arc
Nuca pentru maner
Opritor
Cama de incuiere
Maner cuplat / decuplat
Alerta nivel baterie
Date tehnice
Dis­tanta intre axe (cilindru-maner)72 mm (PZ)
74 mm (CH-RZ)
Distanta de la centrul gaurii cheii la margine55 - 100 mm
Nuca pentru maner9 mm

Sisteme de inchidere cu blocare manuala

Sistem de inchi­dere cu zavorare sigura, la un pret atractiv.

Tipuri de broaste

Caracteristici

  • Parte anti-panica reglabila (spre exte­rior/spre inte­rior)

  • Zavor cu arc rever­sibil (DIN S / DIN D)

  • Blo­care supe­r­ioara adaptabila

  • Zavor conic cu eje­ctare automata a zavo­r­ului cu 20 mm, optional zavor silentios

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Date tehnice

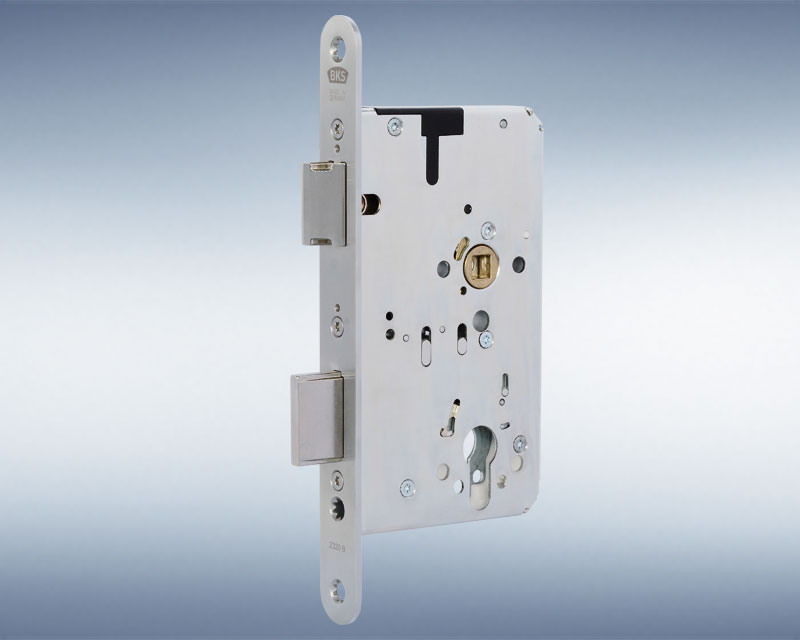

Tipuri de broasteSerie 23
Utilizare
1 canat
2 canaturi
Blocare superioara
Functie de blocare a zavorului
Functii anti­pa­nica
Functia de comutare B
Functia de inchidere fortata C
Functia de trecere D
Functia de actionare alternativa E
Contacte de monitorizare
Zavor
Nuca pentru maner
Opritor
Cama de incuiere
Date tehnice
Distanta intre axe (cilindrumaner)72 mm (PZ)
74 mm (CH-RZ)
Distanta de la centrul gaurii cheii la margine55-100 mm
Nuca pentru maner9 mm

Caracteristici

  • Zavor rever­sibil si imp­licit posi­bili­tatea de mon­tare atat pe usi cu deschi­dere pe dreapta, cat si pe usi cu deschi­dere pe stanga con­form DIN

  • Avans manual al opri­to­rului in pozitia de inchi­dere la 20 mm (2 rotiri de cheie)

  • Zavorul si opri­torul sunt mon­tate cen­tral la mon­t­antul orb de 20/24 mm

  • Robust: zavor si opritor din otel inoxidabil

  • Warrington Cer­ti­fire No. CF 5271, CE con­form EN 12209

Date tehnice

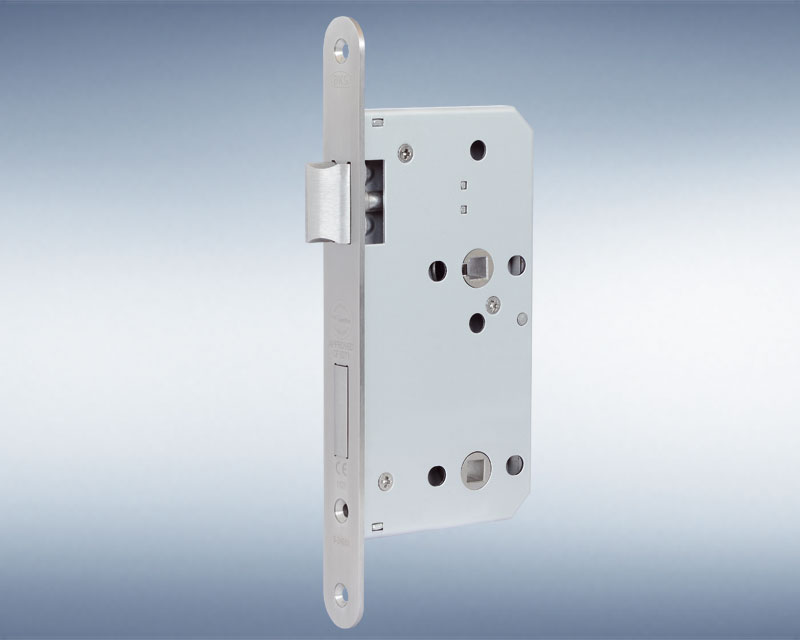

Tipuri de broasteSerie 24
Utilizare
1 canat
Zavor de blocare
Se poate combina cu deschizatorul electric
Broasca cu zavor/opritor
Blocare zavor
Blocare opritor
Broasca baie
Date tehnice
Distanta intre axe (cilindru-maner)72 mm (PZ)
78 mm (BAIE)
Distanta de la centrul gaurii cheii la margine55 und 60 mm
Nuca de prindere8 mm

Caracteristici

  • Broasca 0215 - pentru usi inte­rioare usoare, in spatiul locativ privat, cu opritor de cheie pentru blo­carea cheii

  • Broasca 1206 - pentru usa antifoc

  • Broasca 0415 - pentru usi inte­rioare usoare, in spatiul locativ privat, cu cilindru profilat

  • Broasca 0515 - pentru usi speci­fice obie­c­tivelor de con­structii si usi de intrare pentru locuinte

  • Broasca 0615 - pentru usi grele speci­fice obie­c­tivelor de con­structii, de ex. pentru cladiri admi­ni­s­t­ra­tive

Date tehnice

Tipuri de broaste02150415051506151206
Utilizare
cu 1 canat
Poate fi combinata cu un deschizator electric
Blocare zavor
Blocare opritor
Avans complet al opritorului la doua rotiri de cheie
Clasele conform DIN 18251
Clasa 1
Clasa 2
Clasa 3
Clasa 5
Date tehnice
Distanta de la centrul gaurii cheii la margine55 mm55 mm55 – 80 mm55 – 80 mm55 – 80 mm

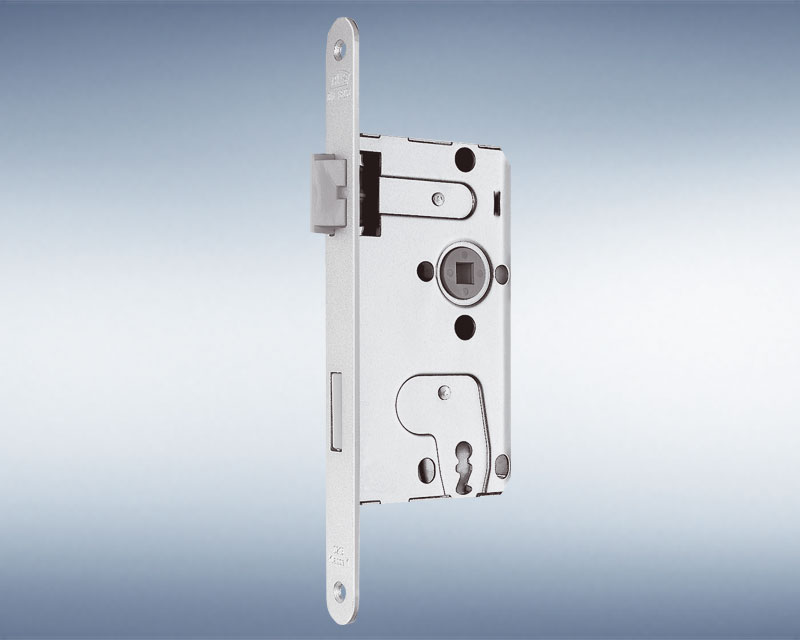

Broasca 0215

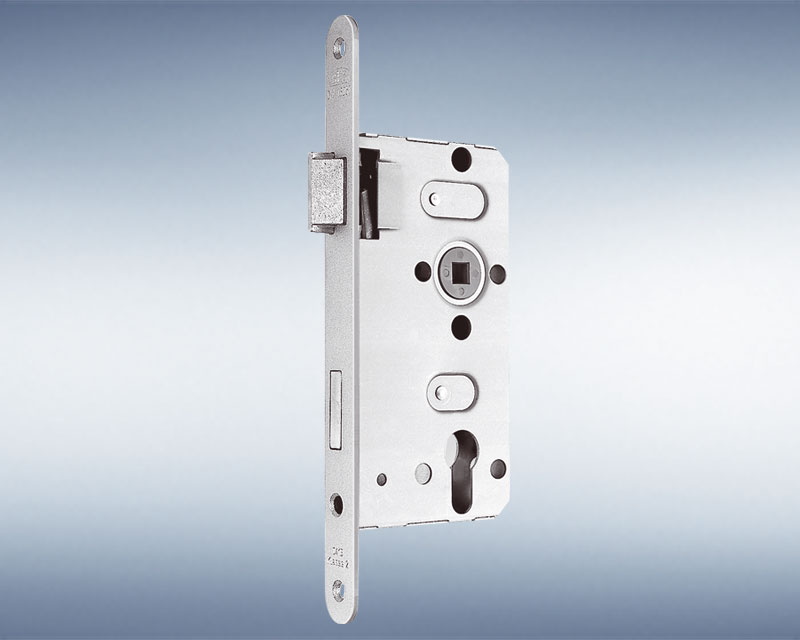

Broasca 0415

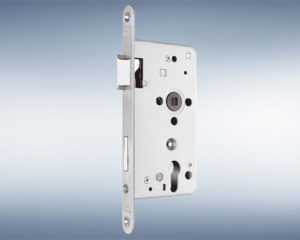

Broasca 0515

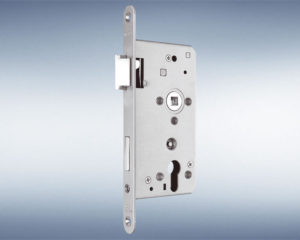

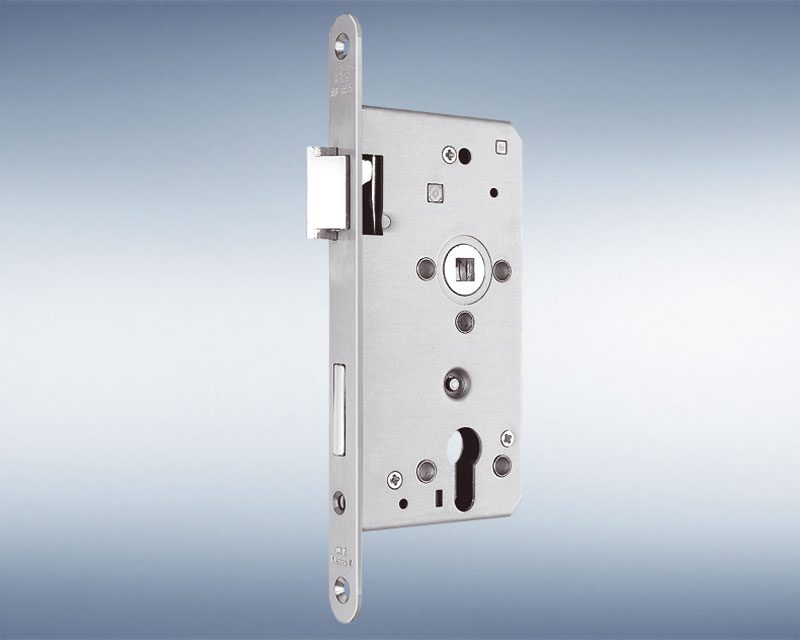

Broasca 0615

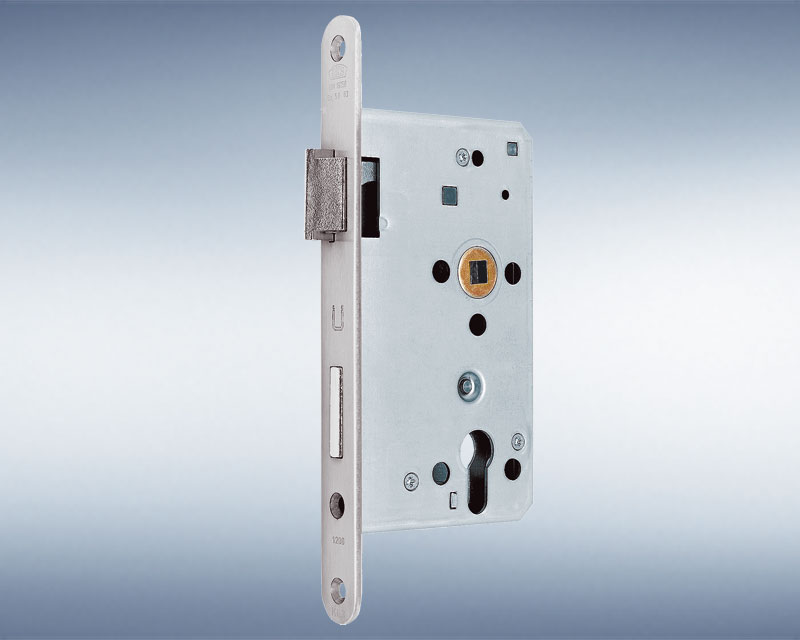

Broasca 1206

Caracteristici

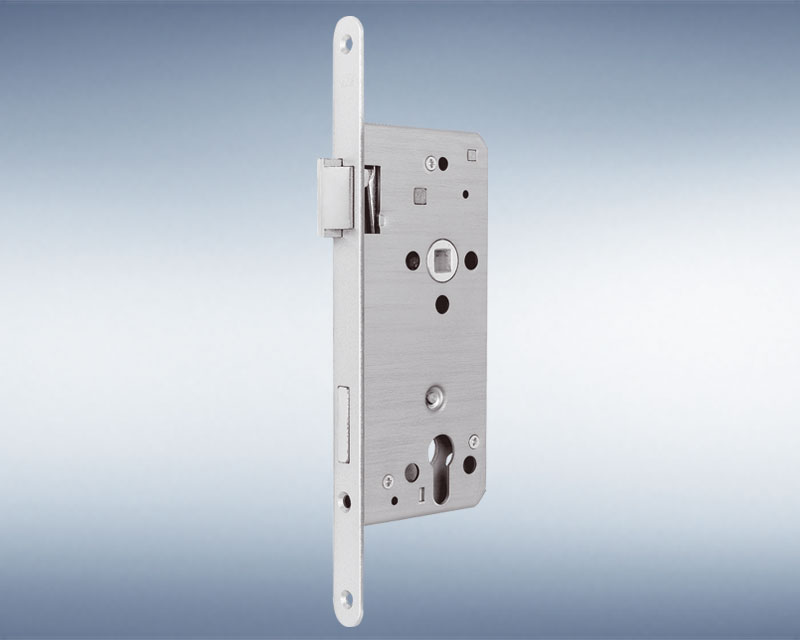

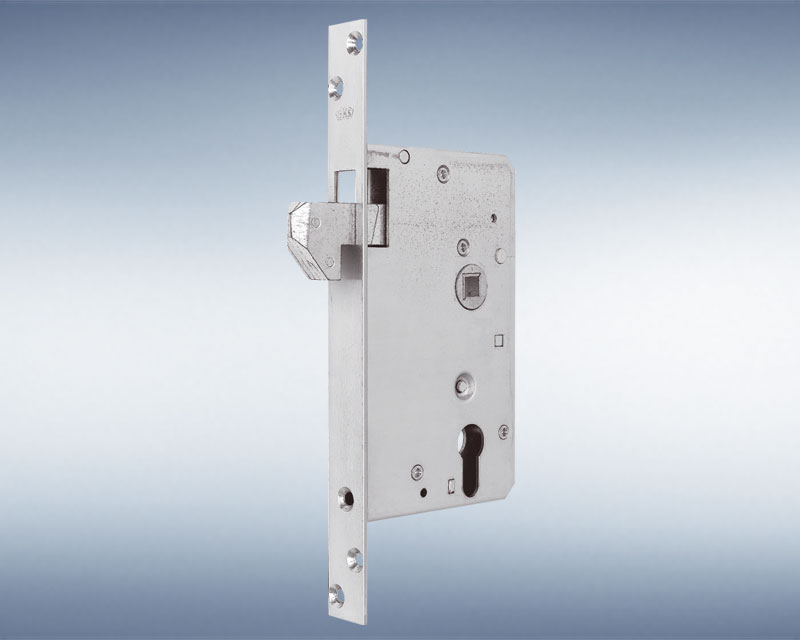

  • Broaste pentru usi de intrare - 0024 / 2154

  • Broaste pentru usi glisante - 0371 / 0372 / 0375 / 0381 / 0393

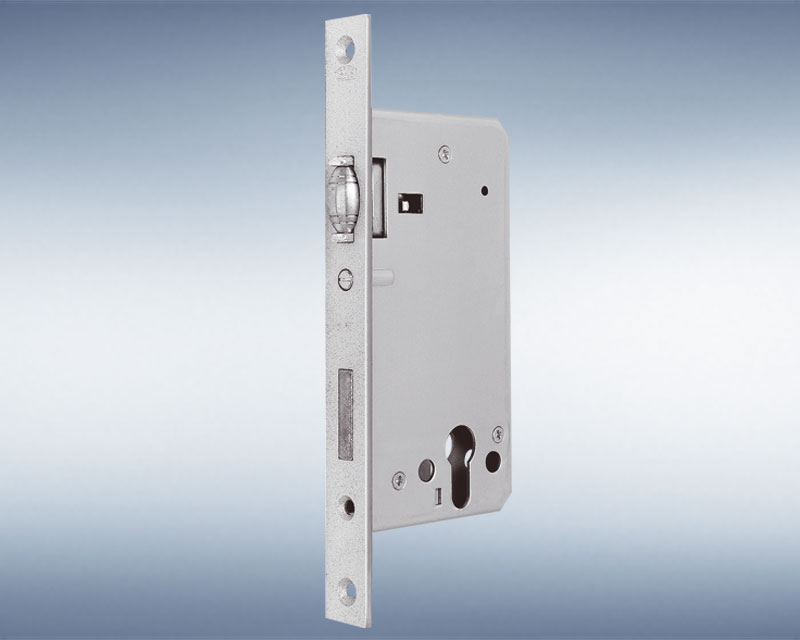

  • Broaste pentru usi batante - 0055

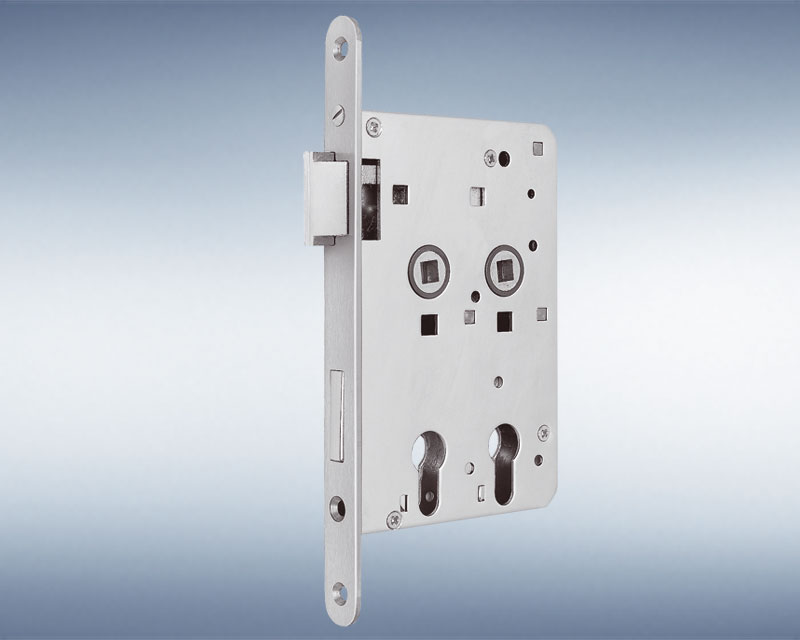

  • Broasca pentru usa de protectie contra radiatiilor - 6043

Date tehnice

Tipuri de broaste
Broaste pentru usi de intrareBroaste pentru usi glisanteBroaste pentru usi batanteBroasca pentru usa de protectie contra radiatiilor
Utilizare
cu 1 canat
Poate fi combinata cu un deschizator electric
Zavor circular sau tip carlig
Zavor tip rola
Date tehnice
Distanta de la centrul gaurii cheii la margine55 – 65 mm55 – 65 mm55 – 65 mm55 – 65 mm

Broasca
0024/2154

Broasca 0371/0372/0375/0381/0393

Broasca
0055

Broasca
6043


Usi din aluminiu/PVC

Broastele ingro­pate BKS sunt conce­pute special pentru cerintele speci­fice usilor realizate din pro­file de aluminiu sau mate­rial plastic: cu broaste cu dis­tante intre centrul gaurii cheii si mar­gine mai mici decat ale broastelor pentru usi din lemn sau otel. Optiu­nile dispo­nibile sunt pro­tectia antie­fractie, compa­tibili­tatea cu usile antifoc si usile de evacuare si inte­grarea cu sis­temele de control al accesului.

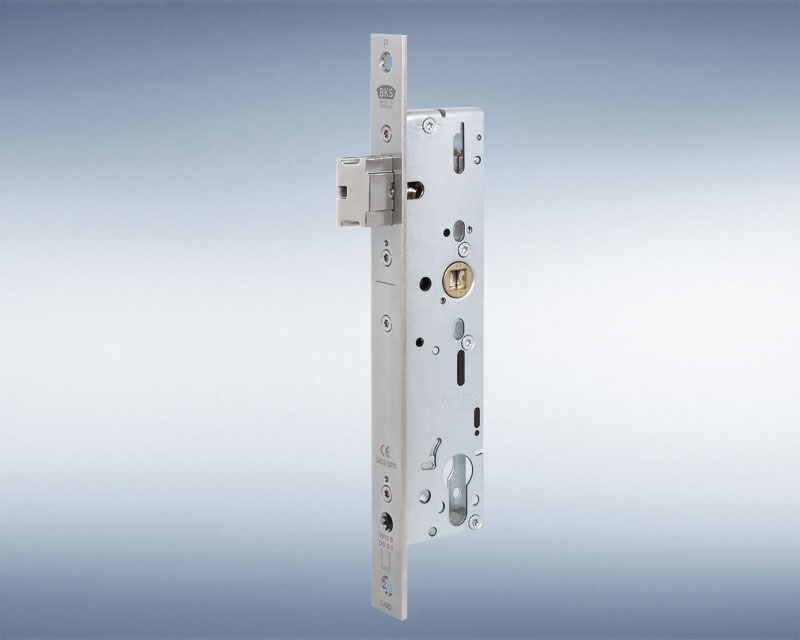

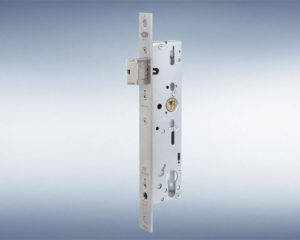

Broaste ingropate Seria 19

Ideale pentru utilizarea in sistemele de alarma antifurt si sistemele de control al accesului: cu mecanisme de inchidere mecanica si automata, cu protectie impotriva incendiilor si a fumului.

Tipuri de broaste

Caracteristici

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

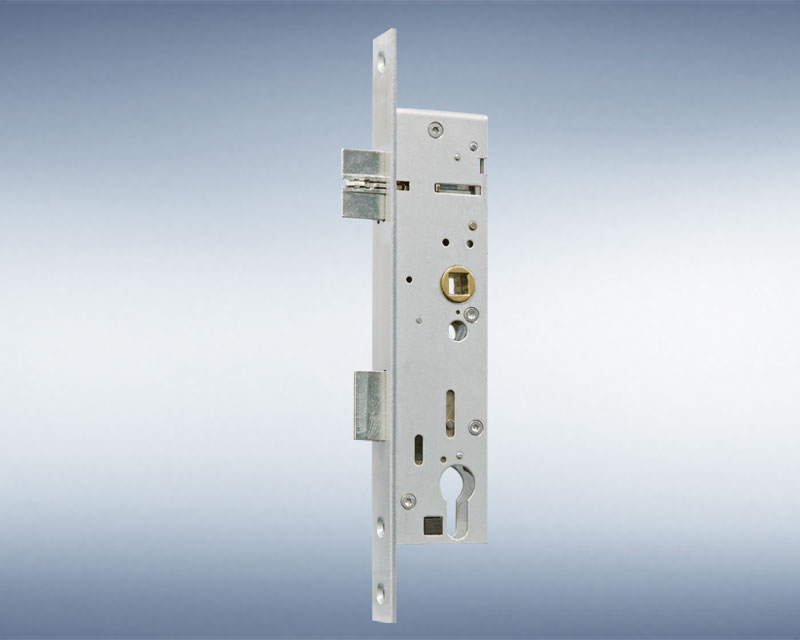

Caracteristici

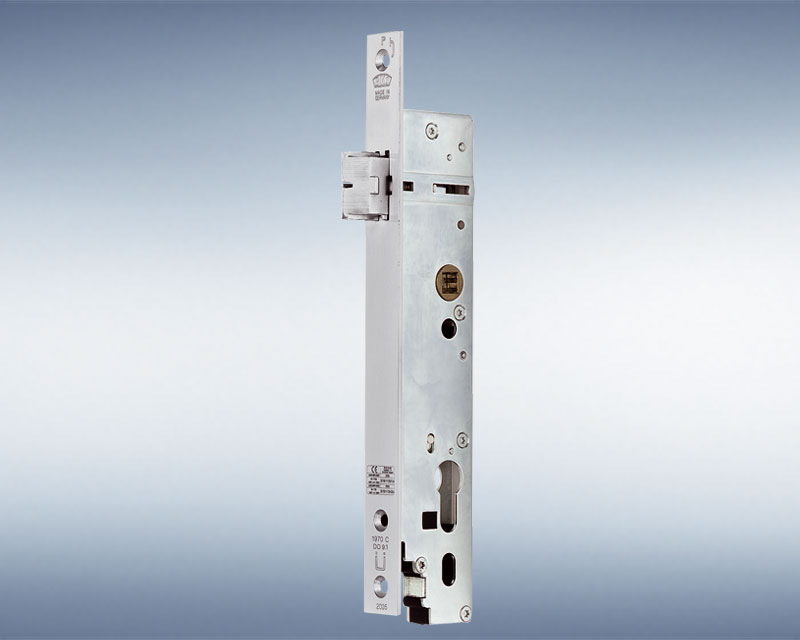

  • Mon­tare in combi­natie cu un deschizator elec­tric al usii de evacuare inte­grat in tablita de inchi­dere

  • Dato­rita zavo­r­ului cu arc secu­rizat, testat si cer­ti­ficat VdS, zavor­area usii este cons­ide­rata ca fiind con­forma cu cerintele tehnice de secu­ri­tate

  • Pozitio­nare optima a punctului de inchi­dere in spatiul de incu­iere al broastei elec­trice, dato­rita amplasarii arcului inte­grat, reglabil, in zona zavo­r­ului

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

Caracteristici

  • In aso­ciere cu manere exte­rioare supli­mentare cu cuplare elec­trica, pot fi mon­tate pe usi cu unul sau doua canaturi prevazute cu dispo­zi­tive de control al accesului

  • Controlul accesului prin intermediul mane­rului exte­rior cu comanda elec­trica

  • Posi­bili­tate de comanda prin intermediul tastei de deschi­dere a usii, interfonului, tempo­riz­atoarelor, sau sis­temelor de control al accesului

  • In situatii de urgenta, usa poate fi deschisa in mod controlat prin intermediul cil­in­drului mecanic pro­filat (functia de inchi­dere fortata C)

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

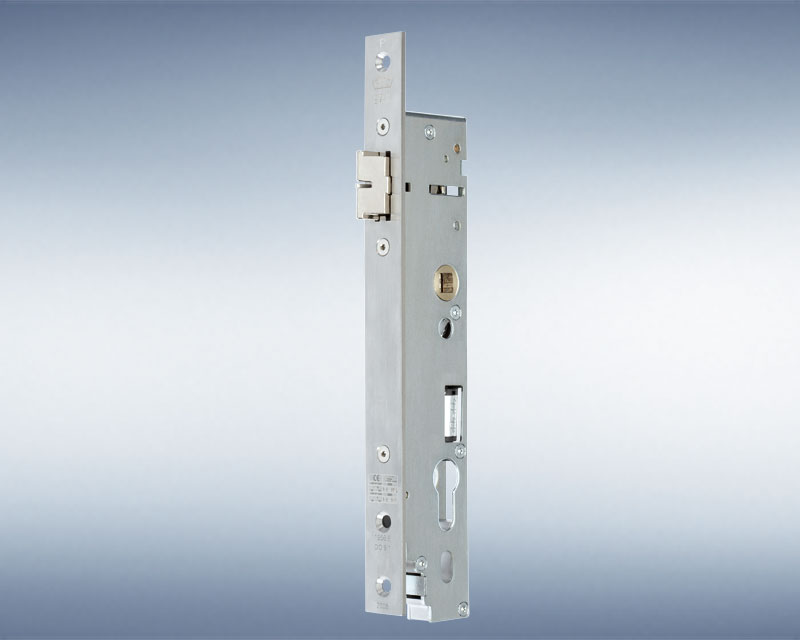

Caracteristici

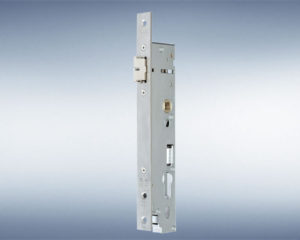

  • Retra­gerea zavo­r­ului cu arc se realizeaza prin actiunea unui motor

  • Timpul de des­zavorare poate fi reglat mecanic, in mod individual (intre 2 – 20 secunde)

  • Posi­bili­tate de des­zavorare meca­nica in orice moment, prin actio­narea cheii si clantei

  • Dimensiuni identice ale car­casei pentru toate broastele din seria 19

  • Ade­cvate pentru con­struirea fara bariere con­form DIN 18040

  • Compa­tibila cu usile de pro­tectie antifoc si antifum

  • Omo­logare dupa normele EN 179 / EN 1125, CE con­form EN 12209

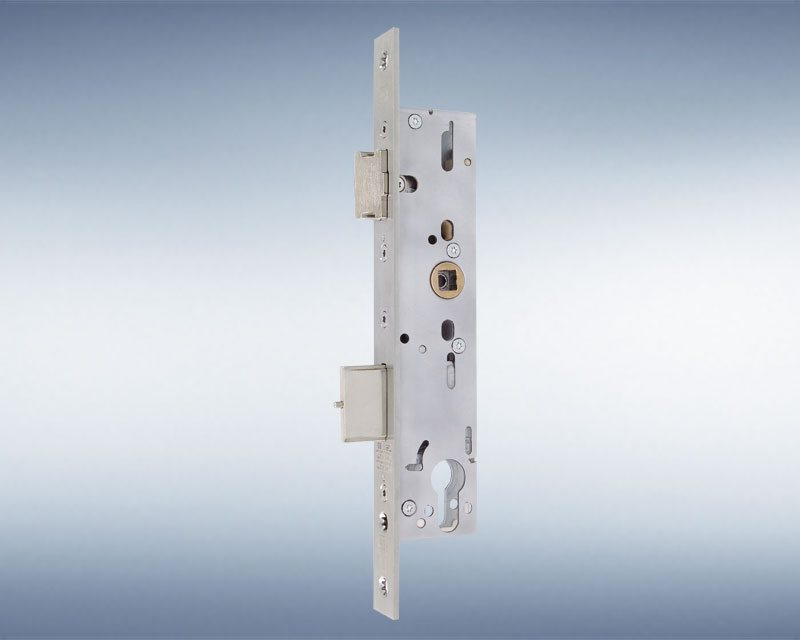

Bolcare manuala

Modali­tate sigura de inchi­dere la un pret atractiv.

Tipuri de broaste

Caracteristici

  • Zavor rever­sibil si imp­licit posi­bili­tatea de mon­tare atat pe usi cu deschi­dere pe dreapta, cat si pe usi cu deschi­dere pe stanga con­form DIN

  • Avans manual al opri­to­rului in pozitia de inchi­dere la 20 mm

  • Posi­bili­tate de fixare patrunsa a fero­ne­riei chiar si pentru rozete pentru pro­file inguste

  • Blo­care supe­r­ioara cu set de arcuri inte­g­rate pentru reglarea individuala a fortei arcului cores­punzator dife­ritelor inaltimi de usa

  • Gro­simea car­casei broastei de numai 15,5 mm

  • Solutii pentru usi de evacuare cu doua canaturi si deschizator elec­tric

  • Compa­tibile cu usile de pro­tectie antifoc si antifum

  • Omo­logate con­form EN 179 / EN 1125, CE con­form EN 12209

Date tehnice

Tipuri de broasteSerie 18
Utilizare
cu 1 canat
cu 2 canaturi
Blocare superioara
Functie de blocare a zavorului
Posibilitate de asociere cu un deschizator electric
Functii antipanica
Functia de comutare B
Functia de inchidere fortata C
Functia de trecere D
Functia de actionare alternativa E
Contacte de monitorizare
Zavor
Nuca pentru clanta
Opritor
Cama de incuiere
Date tehnice
Distanta intre axe (cilindru-clanta)92 mm (cilindru profilat european)
94 mm (cilindru elvetian)
Distanta de la centrul gaurii cheii la margine25 – 45 mm
Nuca pentru clanta9 mm

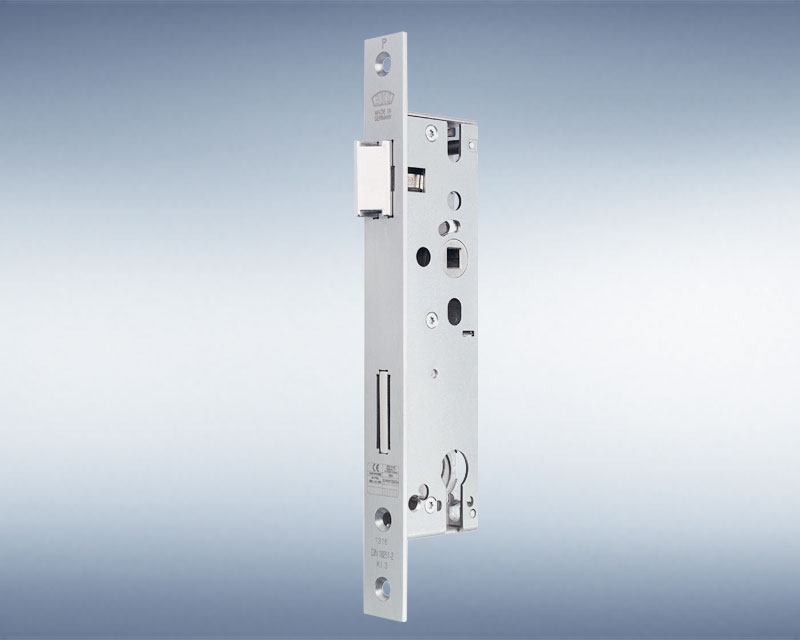

Caracteristici

  • Zavor rever­sibil si imp­licit posi­bili­tatea de mon­tare atat pe usi cu deschi­dere pe dreapta, cat si pe usi cu deschi­dere pe stanga con­form DIN

  • Avans manual al opri­to­rului in pozitia de inchi­dere la 20 mm

  • Gro­simea car­casei broastei de numai 15,5 mm

  • Broaste ingropate 1300 / 1308 / 1314 / 1311 - Compa­tibile cu usile de pro­tectie antifoc si antifum, Omo­logare CE con­form EN 12209

  • Broasca pentru usa de evacuare 1316 - compa­tibila cu usile de pro­tectie antifoc si antifum, omo­logata con­form EN 179 / EN 1125, EN 12209

  • Omo­logate con­form EN 179 / EN 1125, CE con­form EN 12209

Date tehnice

Tipuri de broaste1300 / 1314130813111316
Utilizare
cu 1 canat
Omologare antifoc
Poate fi combinata cu un deschizator electric
Blocare opritor
Zavor reversibil
Functii antipanica
Functia E
Date tehnice
Distanta intre axe (cilindru-clanta)92 mm (cilindru profilat european)
94 mm (cilindru elvetian)
Distanta de la centrul gaurii cheii la margine25 – 45 mm25 – 45 mm25 – 45 mm35 – 45 mm
Nuca pentru clanta8 mm9 mm9 mm

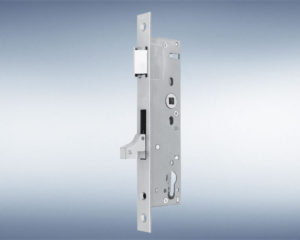

Caracteristici

  • Ideala pentru mon­tarea pe usi gli­s­ante sau porti de gradina

  • Zavor de sigu­ranta basculant tip carlig pentru inchi­derea ferma a usii

  • Posi­bili­tate de mon­tare atat pe usi cu deschi­dere pe dreapta, cat si pe usi cu deschi­dere pe stanga con­form DIN

  • Posi­bili­tate de fixare patrunsa a fero­ne­riei stan­dard cu rozeta ovala

Date tehnice

Tipuri de broaste1425142614271430
Utilizare
cu 1 canat
Cu zavor
Cu zavor tip rola
Numai cu zavor basculant tip carlig
Date tehnice
Distanta intre axe (cilindru-clanta)92 mm (cilindru profilat european)
Distanta de la centrul gaurii cheii la margine25 – 45 mm
Nuca pentru clanta8 / 9 mm

Caracteristici

  • Dimensiu­nile de fre­zare ale car­casei: aceleasi cu dimensiu­nile dispo­zi­tivelor cu inchi­dere in mai multe puncte GU-SECURY

  • Vari­an­tele de placa fron­tala – toate modelele sunt insa scurte – corespund dispo­zi­tivelor cu inchi­dere in mai multe puncte GU-SECURY

  • Acces­orii identice cu cele ale dispo­zi­tivelor cu inchi­dere in mai multe puncte GU-SECURY

  • Sunt dispo­nibile vari­ante de placa fron­tala pentru sis­teme de usi din aluminiu sau PVC

Date tehnice

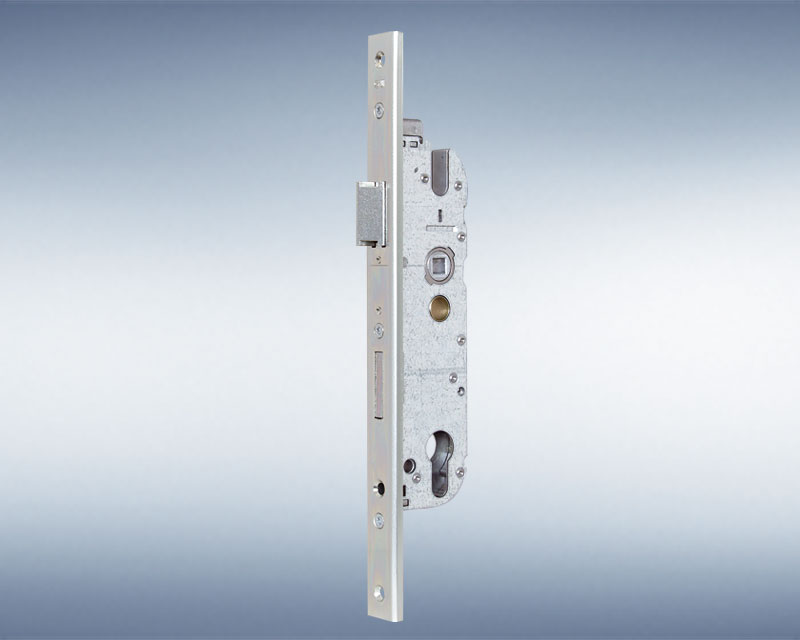

Tipuri de broasteGU-ECONOMY
Utilizare
cu 1 canat
Avans de 20 mm al opritorului la o rotire de cheie
Pot fi montate in combinatie cu un deschizator electric
Date tehnice
Distanta de la centrul gaurii cheii la margine30 – 45 mm
Distanta intre axe92 mm
Nuca pentru clanta8 – 10 mm

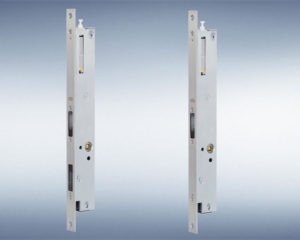

Broaste cu zavor

Broasca cu canelura echi­pata cu motor care functioneaza deo­sebit de rapid detine trei functii: depla­seaza cu aju­torul moto­rului tija infe­rioara si cea supe­r­ioara de blo­care, iar, la cerere, preia o functie de deschi­dere perma­nenta pentru tra­ficul zilnic si ofera in final functia deschiza­to­rului elec­tric, canatul fix ramanand inchis si numai canatul mobil putand fi deschis.

Tipuri de broaste

Broaste cu zavor cu actio­nare cu motor B-1893 / B-1993

Caracteristici

  • Pentru usi de evacuare in situatii de urgenta cu 2 canaturi con­form EN 179 sau EN 1125

  • Sigu­ranta: zavor supli­mentar sus si jos pentru canatul fix. La alegere, si in combi­natie cu blo­care mul­tipla

  • Con­fort: motor cu functio­nare rapida = deblo­care rapida

  • Efici­enta: mon­tare rapida doar cu aju­torul unei frezari a locasului broastei

  • Nu este necesara ali­mentarea cu energie elec­trica pentru canatul mobil = fara cab­lare

  • Flexibili­tate: Usa cu doua canaturi poate fi folo­sita si ca usa cu un canat fara broasca cu motor sau deschizator pentru usi

Date tehnice

Tipuri de broasteB-1893 B-1993
Utilizare
la usile cu 2 canaturiSeria 18Seria 19 / SECURY 19
Contacte de monitorizare
Contact cu zavor
Contact cu opritor
Blocare cu actionare cu motor
Deblocare cu actionare cu motor
Zavor suplimentar
jos si sus
Accesorii
Sistem de comanda
Rezerva de curent pentru situatii de urgenta pentru usi de protectie la incendii
Unitate de retea
Date tehnice
Distanta de la centrul gaurii cheii la margine35 - 80 mm35 - 80 mm
Placa frontalaPlaca frontala plata si in UPlaca frontala plata si in U
Nuca pentru maner9 mm9 mm
