SYSTEMES EN ALUMINUM YAWAL
Yawal est l'un des principaux fournisseurs de systèmes architecturaux en aluminium fabriqué en Pologne: fenêtres, portes, façades, murs-rideaux et cloisons, balustrades et écrans solaires. Les systèmes sont conçus par des experts, ce qui permet d'obtenir des constructions écologiques et écoénergétiques.
SYSTÈMES DE PORTES LEVANTS-COULISSANTES ET COULISSANTES
SYSTÈME DP 180
DP 180 est un système qui sert à l’exécution des fenêtres et portes soulevées coulissantes pour les applications extérieures.
Le système DP 180 est une solution moderne, dont la base est composée des profils en aluminium à cales thermiques. La structure du système DP 180 diminue les pertes d’énergie thermique, et par conséquent permet de diminuer les charges d’exploitation des bâtiments en projet. Ce produit est destiné pour l’usage aussi bien dans les bâtiments d’habitation que d’utilité publique.
La largeur et la hauteur du battant de porte peut s’élever à même 3300 mm avec un poids de battant jusqu’à 440 kg. Les grandes surfaces vitrées sont un signe distinctif des constructions modernes.
Les feuilles de verres fixées à l’aide des profils en aluminium apportent de la légèreté à chaque structure. Cela permet d’obtenir l’effet d’une barrière translucide qui, malgré sa transparence, représente une protection efficace contre le froid, le vent, la pluie ou le soleil.
Le système DP 180 est également le gagnant des concours IRBS et TopBuilder 2019 2019.
Description
Excellente isolation thermique
Possibilité d’exécution de l’assemblage d’angle entièrement vitré sous l’angle de 90˚
Possibilité d’exécution de porte à seuil encastré - pas d’obstacles architecturaux
Très bons paramètres d’étanchéité à l’eau et de transfert de l’air
Possibilité de mise en place du système automatique d’ouverture et de fermeture de portes
Possibilité de mise en place des ferrures à micro-aération
Possibilité de pose de remplissage du côté extérieur
Possibilité de jonction des vitres sans meneau
Ouvrant d’angle mobile
Données techniques

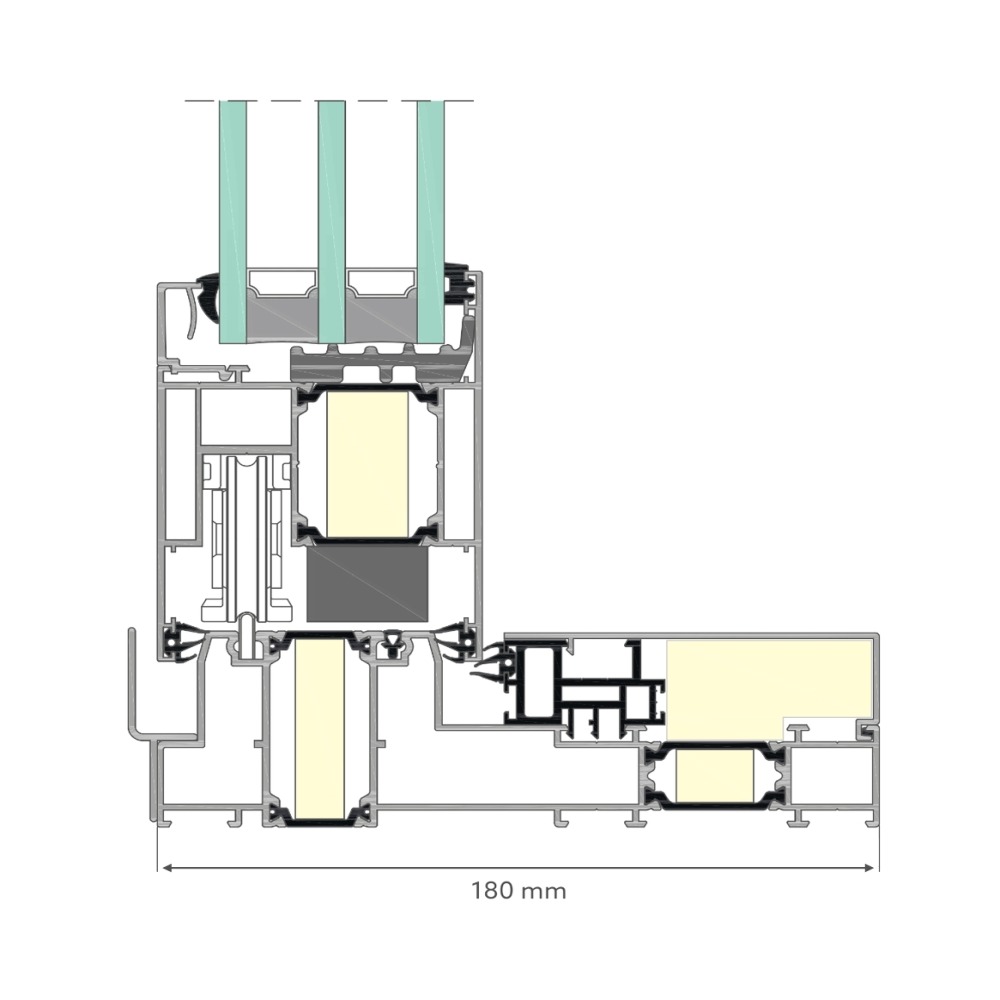

Largeur de profils Dormant 180 mm, Battant: 81 mm
Épaisseur de remplissage 18÷62 mm
Joints d’étanchéité EPDM, TPE
Poids de battant max. 440 kg
Hauteur de battant max. 3300 mm
Largeur de battant max. 3300 mm
Perméabilité à l’air classe 4 conf. à PN-EN 12207
Étanchéité à l’eau classe E1350 conf. à PN-EN 12208
Résistance au vent classe C3 conf. à PN-EN 12210
Coefficient thermique Uw de 0,8 W/m2K, Uf de 1,1 W/m2
Media
SYSTÈME L 50
Le système moderne de profils en aluminium permettant de concevoir et de mettre en oeuvre les segments coulissants vitrés pour l’habillage des balcons et des loggias (L 50B) et les segments coulissants pour les parois séparatives (L 50S).
Les parois vitrées séparatives sont incombustibles et ont été classifiées comme structures non propageant le feu (NRO). Le système L 50 est composé des profiles en aluminium à une chambre sans cale thermique. Le déplacement du battant se fait sur des rouleaux spécialement adaptés pour cela. En raison du dormant mis en place, il est possible de préfabriquer la structure sur un rail double ou triple.
Description
Amélioration de sécurité et de confort des utilisateurs des locaux
Limite le transfert du bruit extérieur dans les locaux
Protection contre les conditions atmosphériques
Possibilité de mise en place de différents types de remplissage
Posibilitatea de combinare cu alte sisteme Yawal
Isolation acoustique améliore l’isolation de fenêtres de 22 dB conformément à PN-87/B-02151/03
Données techniques
Profondeur de construction profil de dormant 77,4 mm
Profondeur de construction profil de battant 50 mm – à deux rails et 89,5 mm - à trois rails
Hauteur/largeur apparente battant horizontal 77,4 mm battant vertical 96 mm
Hauteur/largeur apparente profil inférieur du dormant 37 mm
Classe de résistance coupe - feu NRO
Hauteur du tasseau de vitre 20 mm
Épaisseur de vitre 4÷18 mm
Media
SYSTÈME DP 150T
Le système DP 150T permet de construire des portes soulevéescoulissantes.
Les profils en aluminium de ce système ont été conçus de façon à assurer l’obtention de hauts paramètres d’isolation thermique.
Le système DP 150T permet de mettre en oeuvre les structures d’une hauteur jusqu’à 3300 mm et de poids de battant jusqu’à 430 kg. Les ferrures soulevées et coulissantes assurent le confort et la facilité de service d’un battant de porte de cette taille et de ce poids. Une porte de ce type est utilisée comme partition extérieure, sortie sur une terrasse et porte de jardin d’hiver.
Description
Possibilité de mise en place de très grandes vitres
Possibilité de mise en place de différents types de remplissage
Possibilité d’exécution des structures à plusieurs rails
Possibilité d’assemblage avec d’autres systèmes Yawal
Données techniques
Hauteur/largeur apparente profil inférieur de dormant 44 mm et profil supérieur de dormant 22 mm
Hauteur/largeur apparente profil de battant 103,5 mm
Profondeur de construction profil de dormant 150 mm/234 mm, profil de battant 66 mm
Hauteur du tasseau de vitre 22 mm
Épaisseur de vitre 8÷50 mm
Parametri Tehnici
Perméabilité à l’air
clasa 4
(PN-EN 12207)
Étanchéité à l’eau
clasa 9A
(PN-EN 12208)
Isolation acoustique
Rw = 42 dB
PN-EN ISO 10140-3
Anti-effraction
RC2
Résistance au vent
C3
PN-EN 12210
Coefficient de transfert thermique
Uf de la 1,2 W/m2K
Media
SYSTÈME DP 100
Les portes coulissantes et les portes soulevées coulissantes pour un aménagement économique extérieur des locaux.
Le système DP 100 est une solution moderne se caractérisant par de très hauts paramètres de qualité, dont la base est constituée des pièces profilées en aluminium avec cale thermique.
Description
Possibilité de mise en place de différents types de remplissage
Solution économique

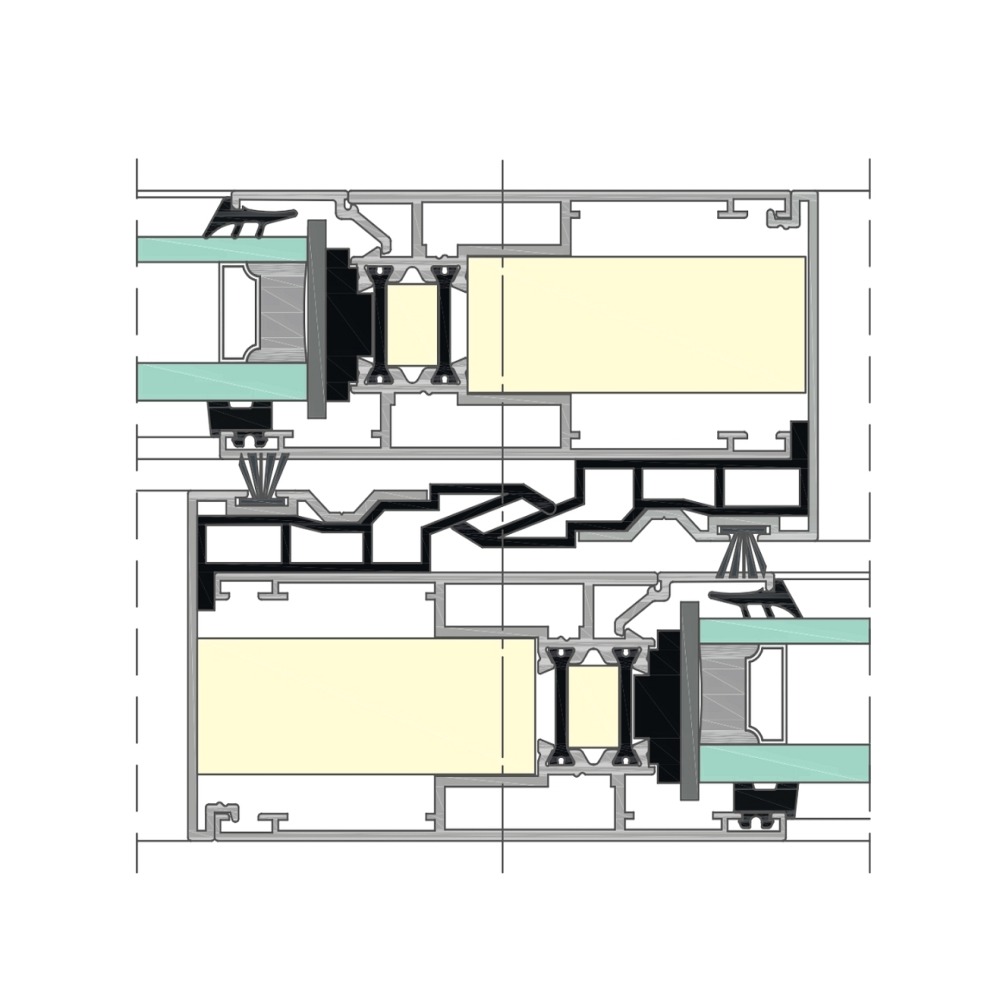

Possibilité d’exécution des structures à deux et trois rails
Possibilité d’assemblage avec d’autres systèmes Yawal
Données techniques
Hauteur/largeur apparente profil inférieur de dormant 39 mm profil supérieur de dormant 27 mm
Hauteur/largeur apparente profil de battant 96 mm

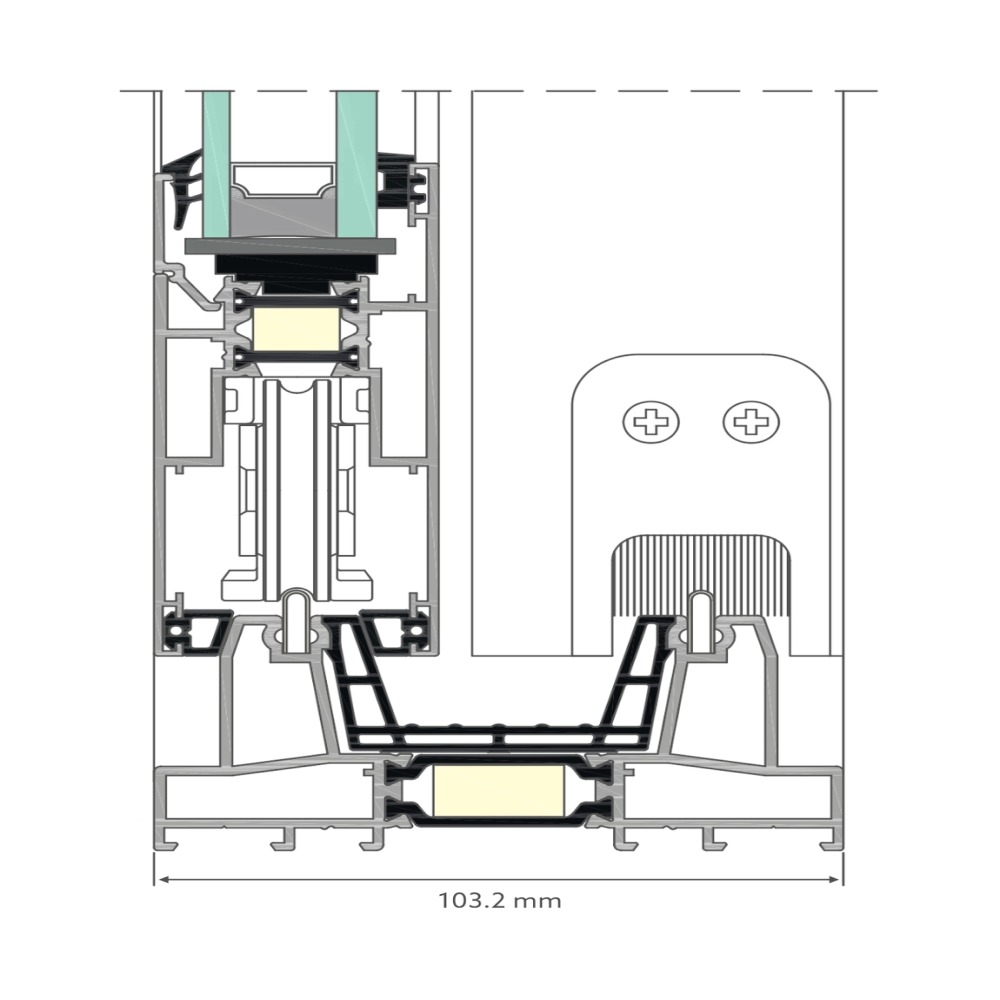

Profondeur de construction profil de dormant 103,2 mm/163,8 mm et profil de battant 42,6 mm
Hauteur du tasseau de vitre 22 mm
Épaisseur de vitre 14÷28 mm
Parametri Tehnici
Perméabilité à l’air
clasa 4
(PN-EN 12207)
Étanchéité à l’eau
clasa 9A
(PN-EN 12208)
Résistance au vent
C2
PN-EN 12210
Coefficient de transfert thermique
Uf = de la 2,6 W/m2K
Media
