SISTEME DE ALUMINIU YAWAL
Yawal este unul dintre principalii furnizori de sisteme arhitecturale de profile din aluminiu din Polonia: ferestre, usi, fatade, pereti cortina si pereti despartitori, balustrade si paravane de protectie solara. Sistemele sunt proiectate de experti, rezultand in constructii ecologice si eficiente din punct de vedere energetic.
SISTEME DE FERESTRE SI USI CU IZOLARE TERMICA

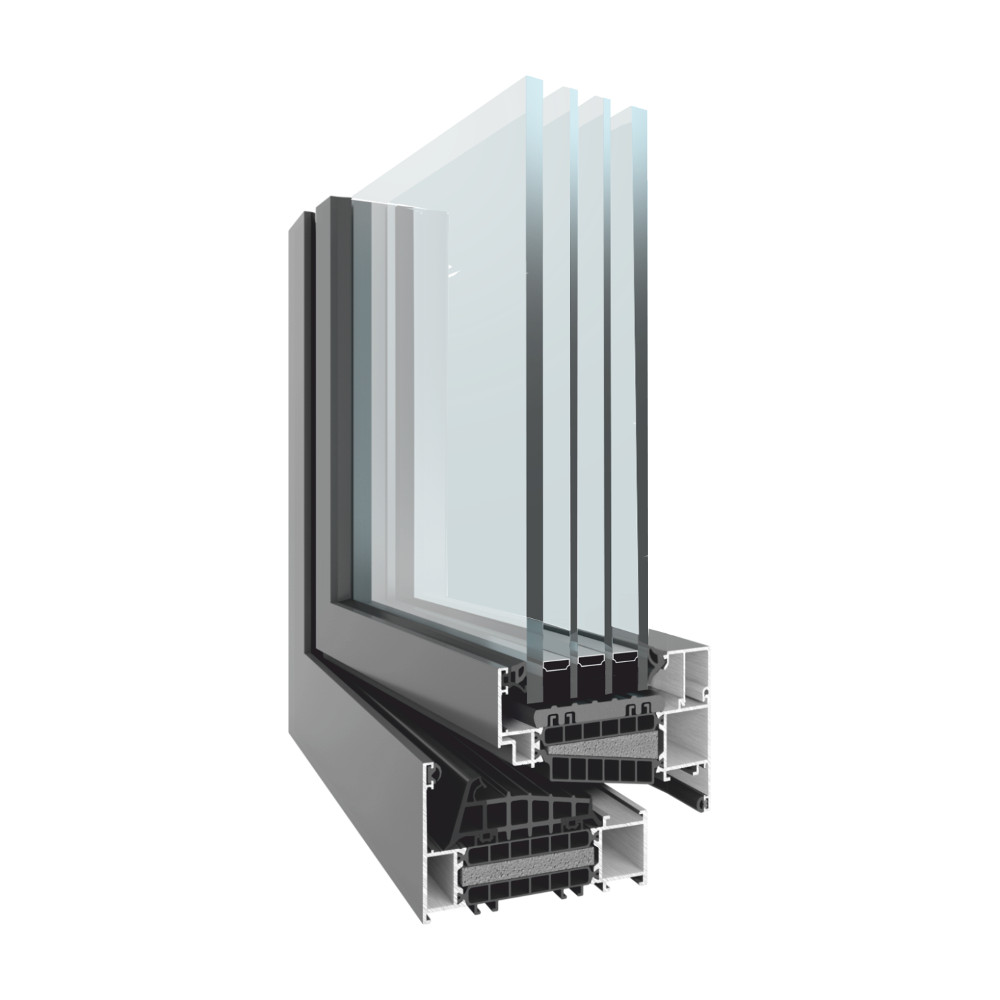

SISTEMUL TM 102HI
Sistemul TM 102HI indeplineste cele mai inalte cerinte in ceea ce priveste rezistenta, calitatea si estetica formelor. Constructia durabila si etansa a sistemului limiteaza in mod semnificativ accesul aerului rece in interiorul cladirii in timpul iernii, iar in timpul verii protejeaza impotriva incalzirii excesive.
Designul inovator al canatului cu un izolator plasat la un unghi inclinat in raport cu rama, asigura un echilibru favorabil al fortelor in profil. Acest lucru a permis obtinerea unor profile de inalta rezistenta care sa permita crearea unor structuri de dimensiuni si greutati mari.
Caracteristici
Nivel excelent de eficienta energetica si o etanseitate foarte ridicata datorita designului inovator al garniturii centrale
Design modern al profilelor de inclichetare combinat cu garniturile noi
Izolatie suplimentara impotriva vantului datorita utilizarii unei garnituri la interfata benzii de vitraj si a profilului
Posibilitatea de a executa usi de balcon cu prag scazut
Posibilitatea de a crea structuri cu suprafete mari
Date tehnice

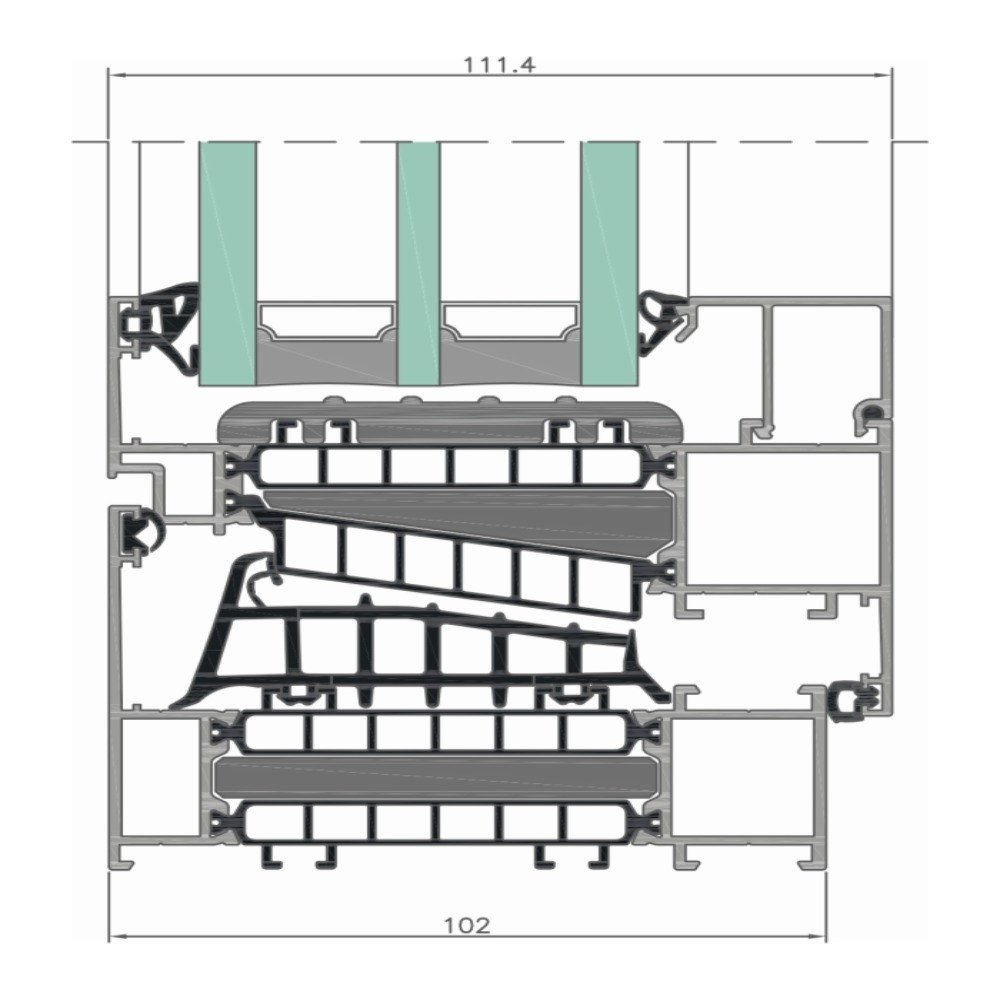

Adancimea structurala a ferestrei: Profilul ramei 102 mm si Profilul canatului 111,4 mm
Grosimea admisa a umpluturilor: Profilul ramei 28÷86 mm si Profilul canatului 28÷92 mm
Dimensiunea permisa a canatului: Latime 1600 mm si Inaltime 3000 mm
Greutatea maxima a canatului 300 kg
Parametri Tehnici
Permeabilitatea aerului
clasa 4
(600Pa)
Rezistenta la apa
clasa AE1800
(1800Pa)
Izolare fonica
Rw ≤ 48 dB,
PN-EN ISO 10140-3
Rezistenta la efractie
RC2
Rezistenta la vant
clasa C5 (2000 Pa),
PN-EN 12211
Coeficient de conductivitate termica
Uf ≥ 0,45 W/m2K,
PN-EN ISO 10077-2
Media

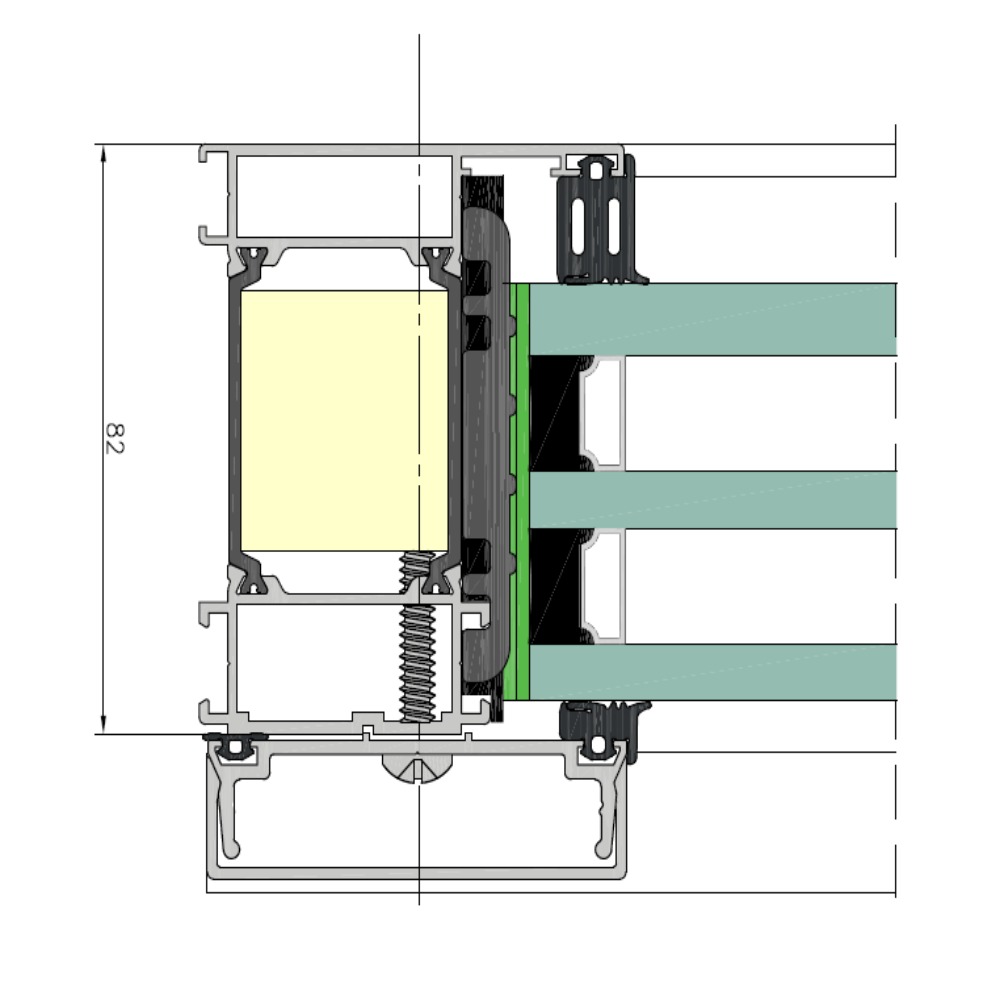

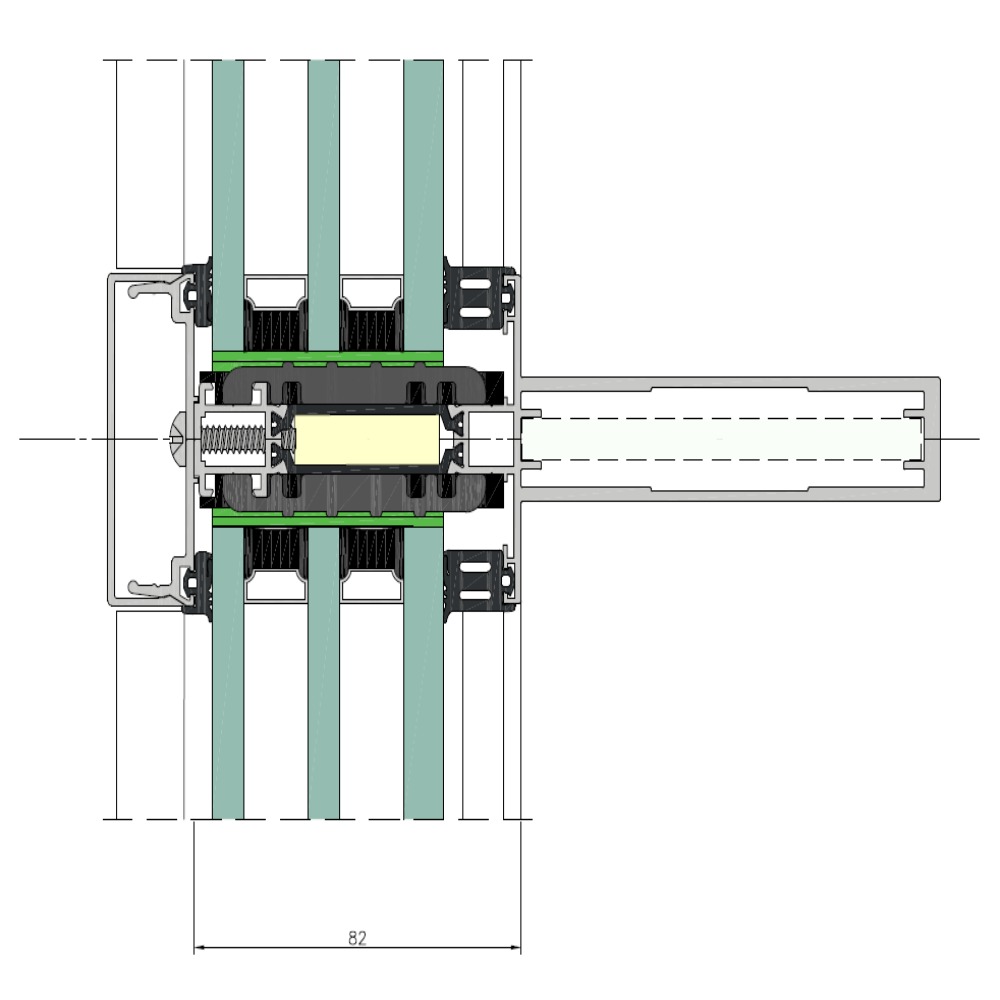

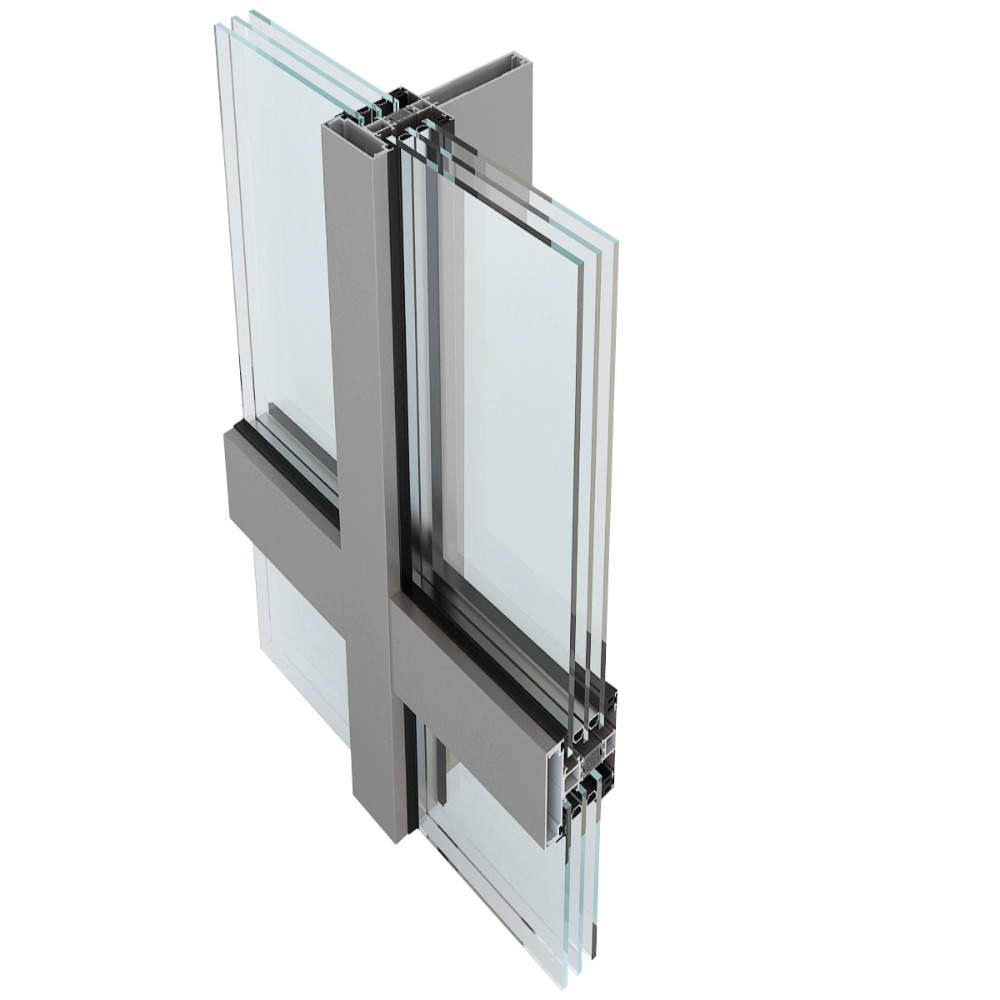

SISTEMUL TM 82W HI
TM82W HI – o solutie unica pentru vitrine si structuri vitrate mari.
TM82W HI – ofera instalarea usoara a geamurilor de dimensiuni mari in diferite tipuri de vitrine si structuri vitrate mari. Este o structura unica, fara echivalenta pe piata.
Parametrii de etanseitate perfecti ai noii solutii au fost confirmati in timpul testelor de constructie efectuate de Institutul de Cercetari in Constructii din Varsovia.

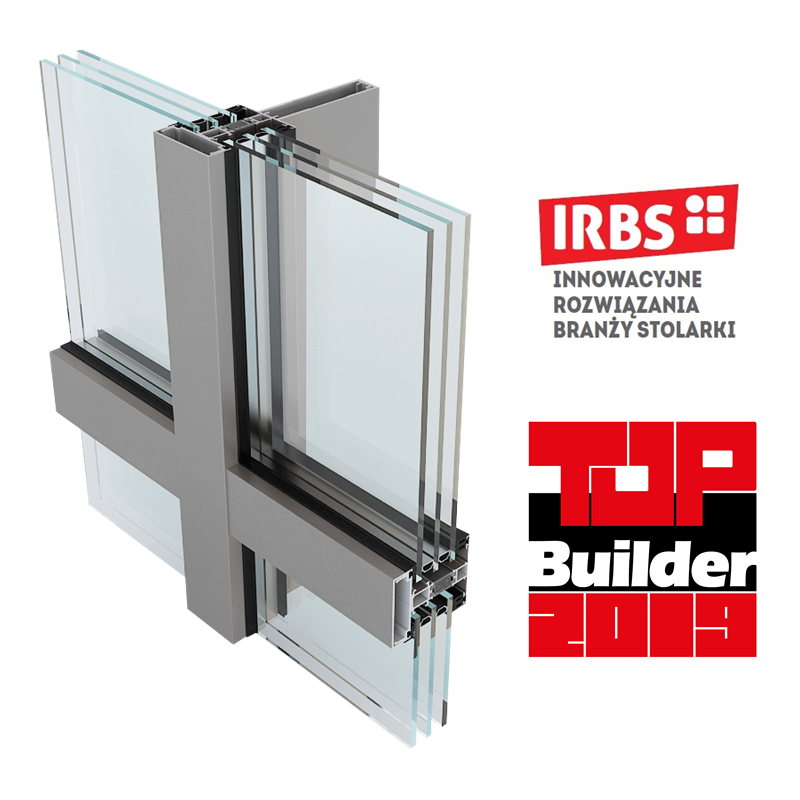

Sistemul TM 82W HI este, de asemenea, castigatorul concursurilor IRBS 2019 si TopBuilder 2019.
Caracteristici
Instalarea structurilor vitrate din exterior faciliteaza asamblarea chiar si pentru cel mai mare vitraj posibil evitand necesitatea transportarii geamurilor din sticla in interiorul incaperii
Structura ferestrei - greutatea geamului este transferata perpendicular pe profil, astfel incat efectul de rasucire a traverselor nu se produce
Datorita clemelor si benzilor sistemului FA50N utilizate la exterior structurile se aseamana din punct de vedere vizual
Sistemului de instalare al ferestrelor si usilor, inclusiv usile panoului
Cantitatea minima de elemente noi din sistem si posibilitatea de a utiliza sigilii si conectori recunoscuti ai altor sisteme permite optimizarea stocului
Parametri Tehnici
Permeabilitatea aerului
Clasa 4, PN-EN 12207:2001
Rezistenta la apa
E900 (900 Pa), PN-EN 12208:2001
Rezistenta la impact
Clasa 5 (950 mm), PN-EN 13049:2004
Test de siguranta
±3600 Pa
Rezistenta la vant
CE2400 (2400 Pa) BE2400 (2400 Pa)
Coeficient de conductivitate termica
>Uf ≥ 0,5 W/m2K
Media

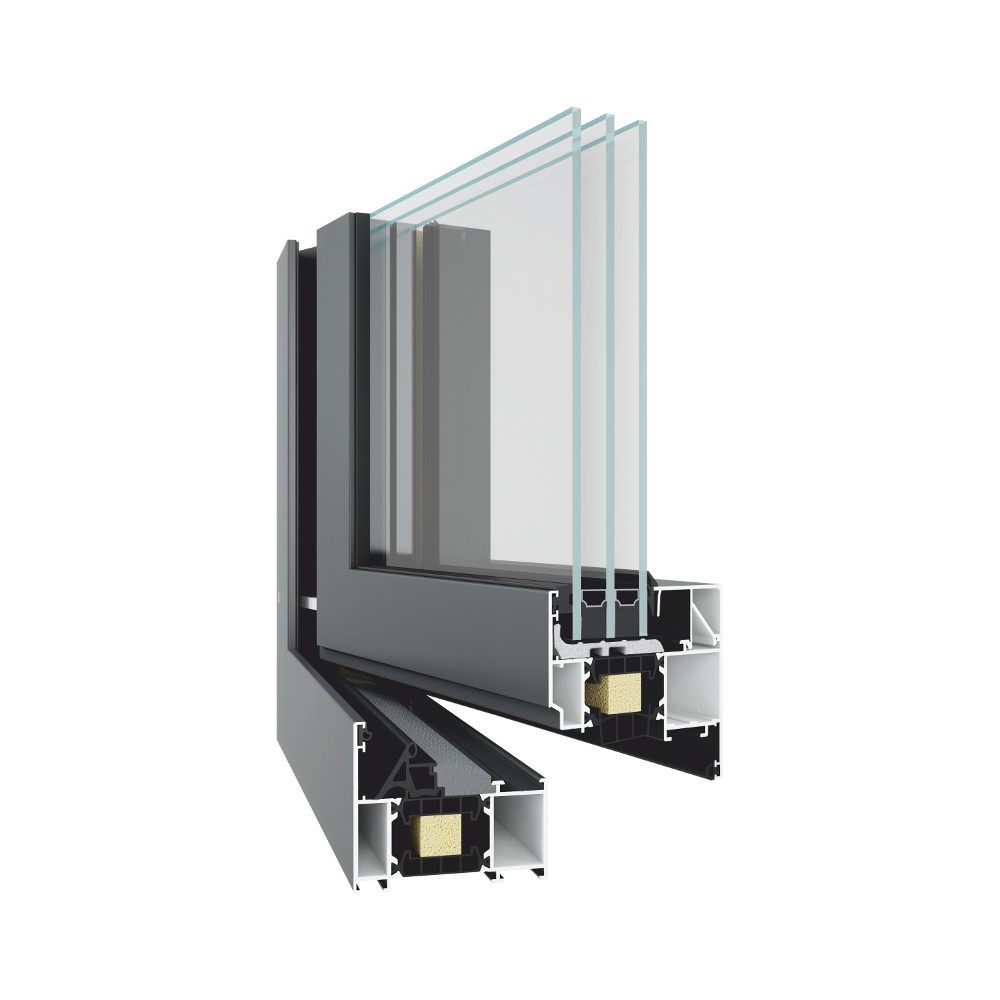

SISTEMUL TM 77HI
Sistemul TM 77HI este o solutie sigura si inovatoare care va permite sa obtineti parametri excelenti de izolare termica si acustica, protectie impotriva vantului, apei si siguranta.
Caracteristici
Capacitatea de reducere semnificativa a costurilor de incalzire
Posibilitatea de creare a structurilor cu suprafete mari care sa permita amenajarea moderna a fatadei si interioarelor
Posibilitatea de implementare a solutiilor moderne de constructie in diferite configuratii si sisteme

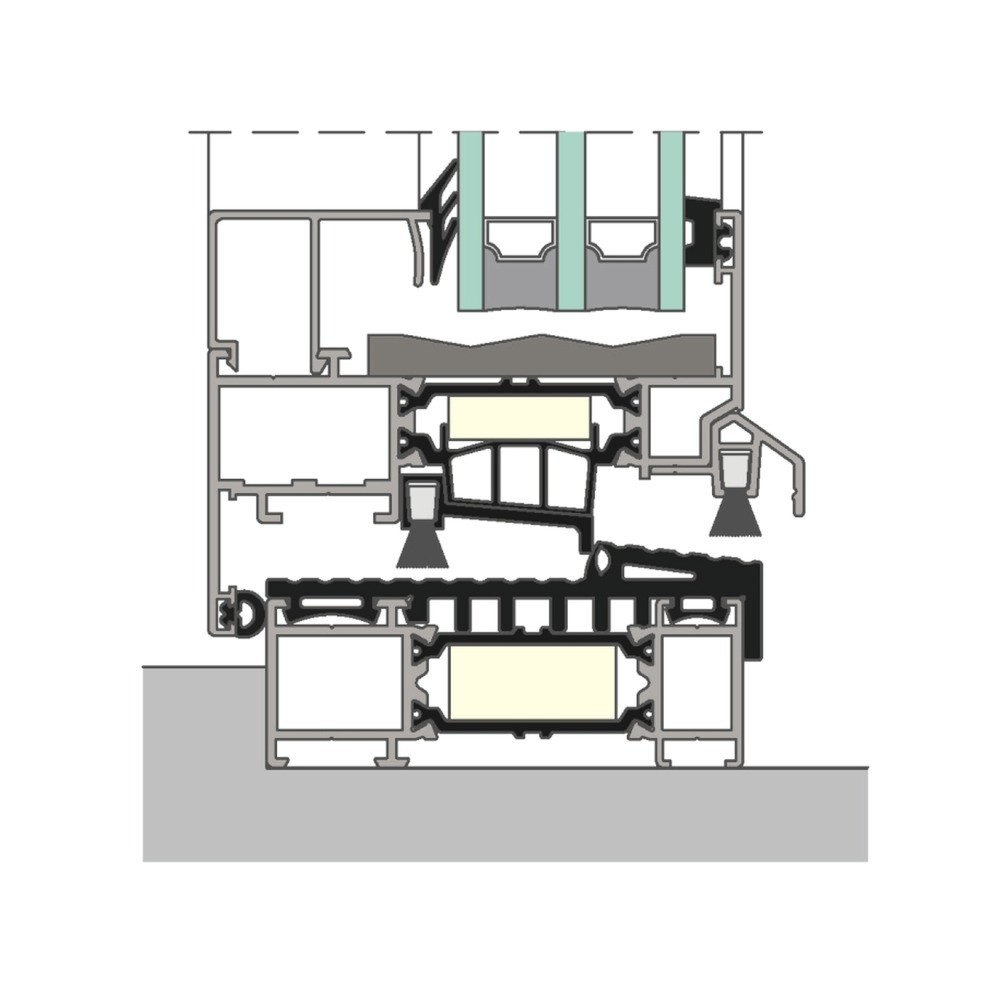

Posibilitatea de a executa usi de balcon cu prag scazut
Date tehnice
Adancimea structurala a ferestrei: Profilul ramei 77 mm si Profilul canatului 86,4 mm

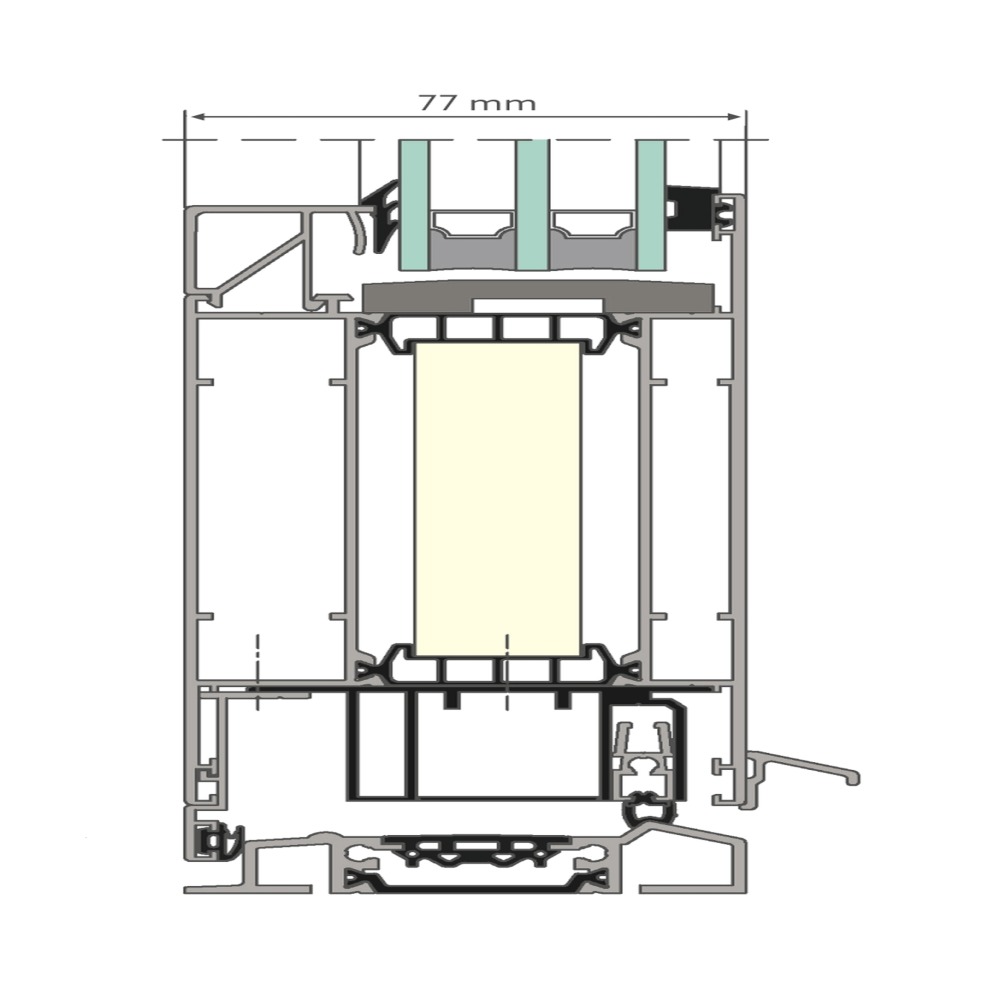

Adancimea structurala a usii: Profilul ramei 77 mm si Profilul canatului 77 mm
Grosimea geamului pentru fereastra: Profilul ramei 19÷61 mm si Profilul canatului 28÷67 mm
Parametri Tehnici
Permeabilitatea aerului
Geamuri: clasa 4, PN 1026
Usi: clasa 4, PN 1026
Rezistenta la apa
Geamuri: E1650, PN-EN 1027
Usi: E900, PN-EN 1027
Izolare fonica
Geamuri: Rw≤ 48dB, PN-EN ISO 10140-3
Usi: Rw ≤ 45dB, PN-EN ISO 10140-3
Rezistenta la efractie
Geamuri: RC2, RC3, RC4
Usi: RC2, RC3
Rezistenta la vant
Geamuri: clasa C5, PN-EN 12211
Usi: clasa C5, PN-EN 12211
Coeficient de conductivitate termica
Geamuri: Uf ≥ 0,8 W/m2K, PN-EN ISO 10077-2
Usi: Uf ≥ 0,9 W/m2K, PN-EN ISO 10077-2
Media

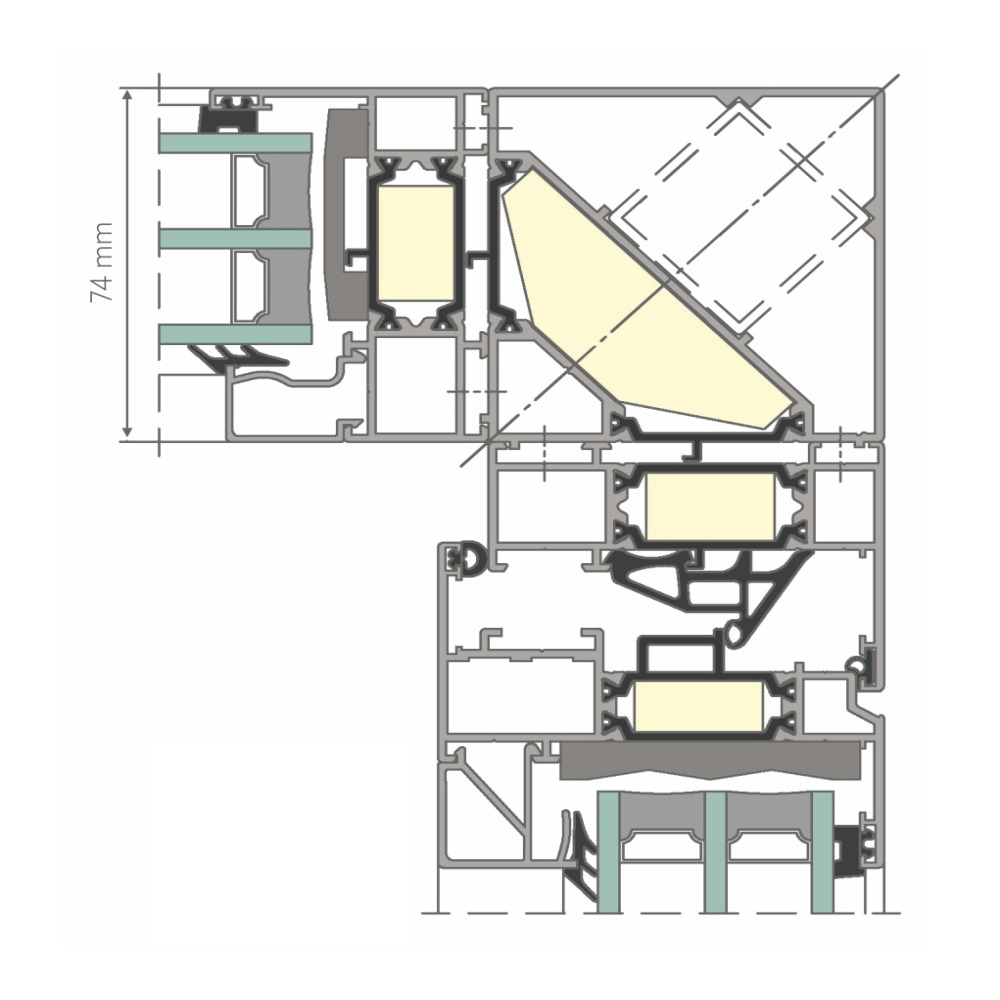

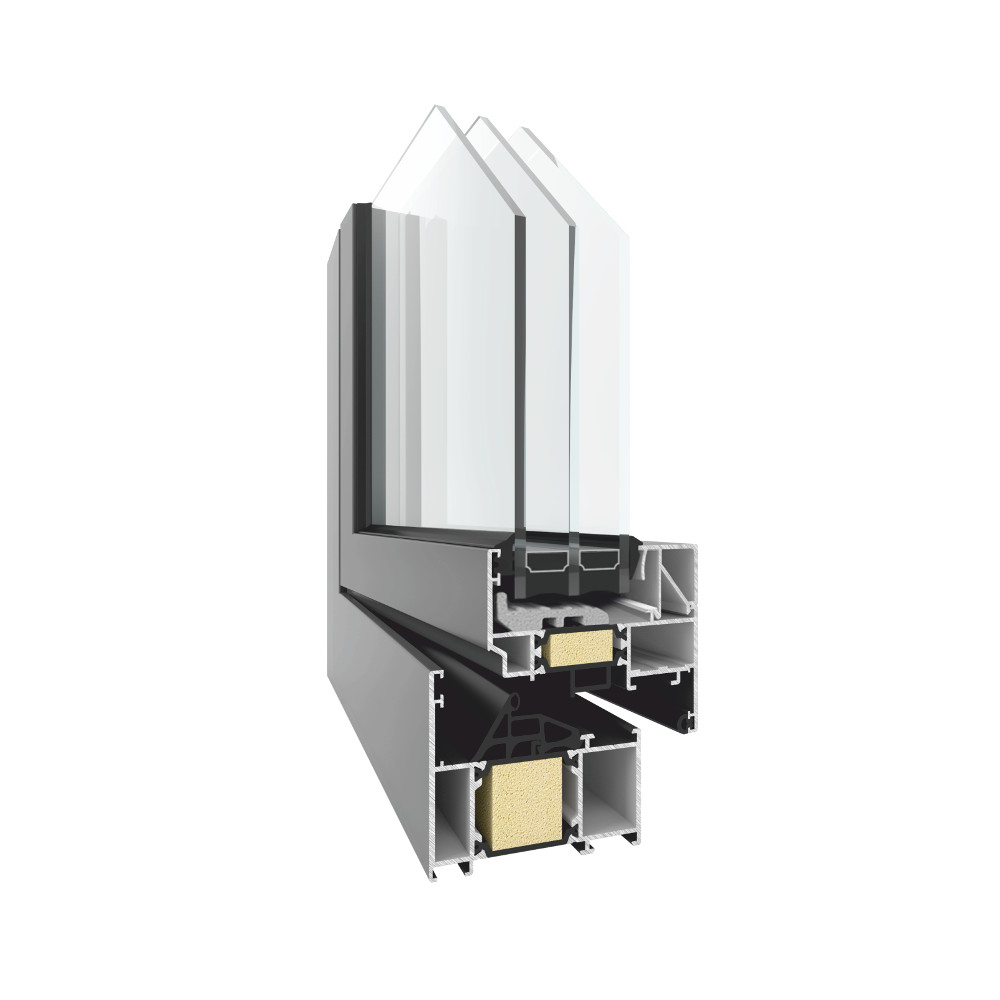

SISTEMUL TM 74HI
Sistemul TM 74HI este utilizat pentru a construi ferestre, usi, vitrine cu parametri inalti de izolare termica, destinati utilizarii in cladiri rezidentiale, publice si industriale.
Izolatorii termici utilizati in sistem (fabricati din poliamida armata cu fibra de sticla) si spatiul dintre ei a fost umplut suplimentar cu spuma poliuretanica. Sistemul va permite sa creati structuri cu dimensiuni mari datorita utilizarii intarite ranforsate in sistem atat din exterior, cat si din interior.
Caracteristici
Optimizarea costurilor de intretinere a cladirilor datorita izolatiei termice sporite a profilelor
Posibilitatea de implementare a solutiilor moderne de constructie a ferestrelor in diverse configuratii
Posibilitatea de utilizare a balamalelor ascunse si lacatelor controlate la distanta datorita latimii profilelor utilizate
Posibilitatea de a construi seturi de structuri combinate la orice unghi si de posibilitatea de curbare a profilelor
Date tehnice

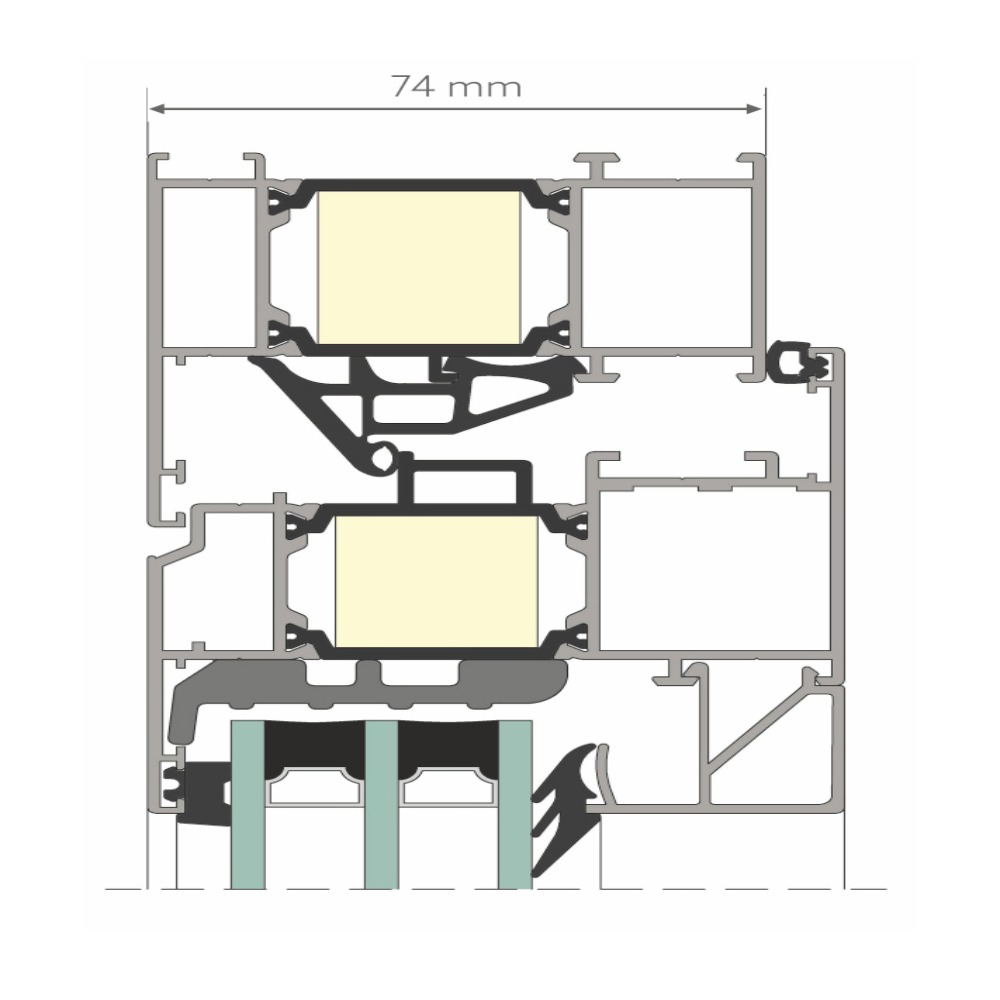

Adancimea structurala a ferestrei: Profilul ramei 74 mm si Profilul canatului 83,4 mm
Adancimea structurala a usii: Profilul ramei 74 mm si Profilul canatului 74 mm
Grosimea geamului pentru fereastra: Profilul ramei 16÷58 mm si Profilul canatului 25÷66 mm
Parametri Tehnici
Permeabilitatea aerului
Geamuri: clasa 4, PN 1026
Usi: clasa 4, PN 1026
Rezistenta la apa
Geamuri: E1050, PN-EN 1027
Usi: E900, PN-EN 1027
Izolare fonica
Geamuri: RRw = 31÷44 dB, PN-EN 20140-3
Usi: Rw = 28÷42 dB, PN-EN 20140-3
Rezistenta la efractie
Geamuri: RC2, RC3
Usi: RC2, RC3
Rezistenta la vant
Geamuri: clasa C5, PN-EN 12211
Usi: clasa C5, PN-EN 12211
Coeficient de conductivitate termica
Geamuri: Uf ≥ 1,0 W/m2K, PN-EN ISO 10077-2
Usi: Uf ≥ 1,2 W/m2K, PN-EN ISO 10077-2
Media

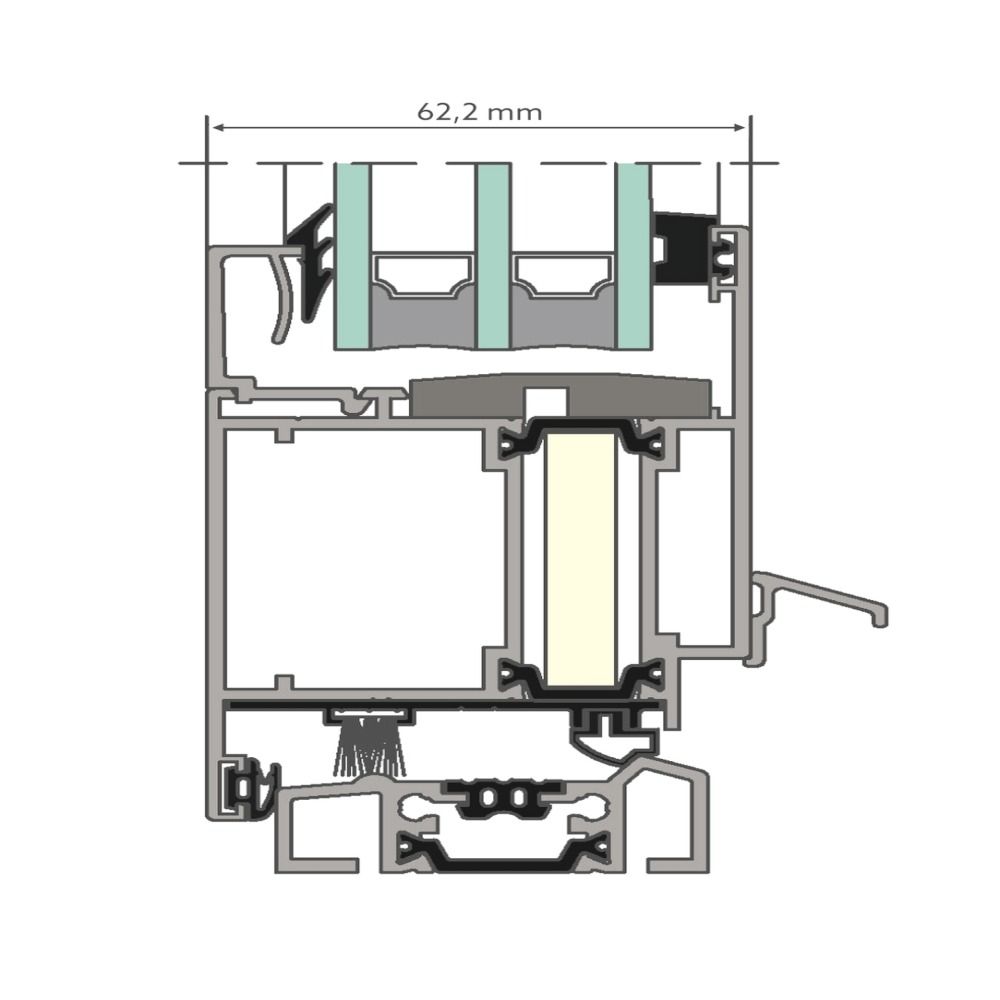

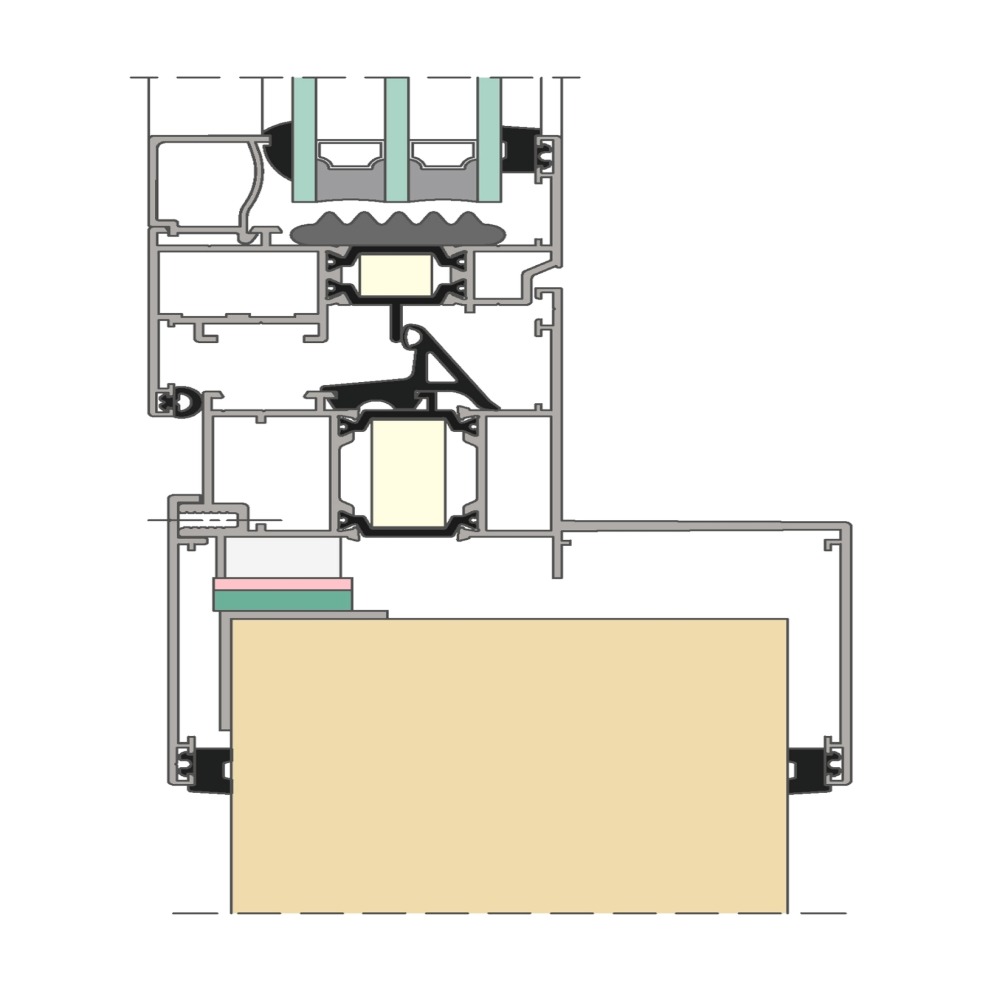

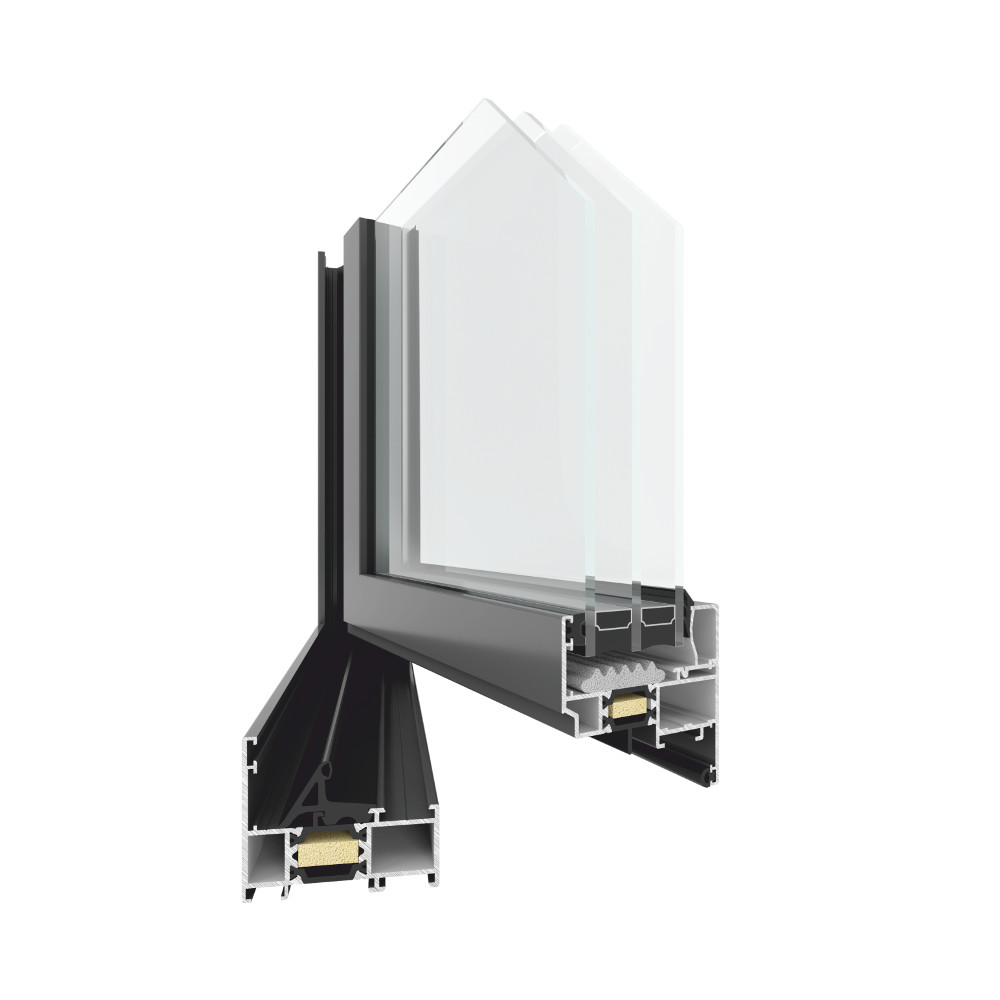

SISTEMUL TM 62HI
TM 62HI este un sistem de aluminiu utilizat pentru realizarea de ferestre si usi care necesita izolare termica.
Cresterea izolatiei are loc prin utilizarea unor elemente speciale sub sticla in spatiul dintre geam si profil. Sistemul indeplineste cerintele ridicate pentru cladirile de utilitate publica cu trafic intens si cladirile rezidentiale. Structura cu trei camere a profilului si utilizarea materialului izolant (poliuretan) intre distantierele termice influenteaza in mod favorabil coeficientul scazut de transfer termic.
Caracteristici
Parametrii termici sporiti fata de sistemul TM 62 cu 20-40%
Economisirea energiei se traduce prin reducerea costurilor de incalzire ale cladirii
Posibilitatea de a construi ferestre, usi si vitrine cu o rezistenta sporita la efractie
Posibilitatea de curbare a profilelor
Parametri Tehnici
Permeabilitatea aerului
Geamuri: clasa 4, PN 1026
Usi: clasa 2, PN 1026
Rezistenta la apa
Geamuri: E1050, PN-EN 1027
Usi: 3A, PN-EN 1027
Izolare fonica
Geamuri: RRw = 42 dB, PN-EN 20140-3
Usi: Rw = 44 dB, PN-EN 20140-3
Rezistenta la efractie
Geamuri: RC2, RC3
Usi: RC2, RC3
Rezistenta la vant
Geamuri: clasa C5, PN-EN 12211
Usi: clasa C5, PN-EN 12211
Coeficient de conductivitate termica
Geamuri: Uf ≥ 1,3 W/m2K, PN-EN ISO 10077-2
Usi: Uf ≥ 1,2 W/m2K, PN-EN ISO 10077-2
Media

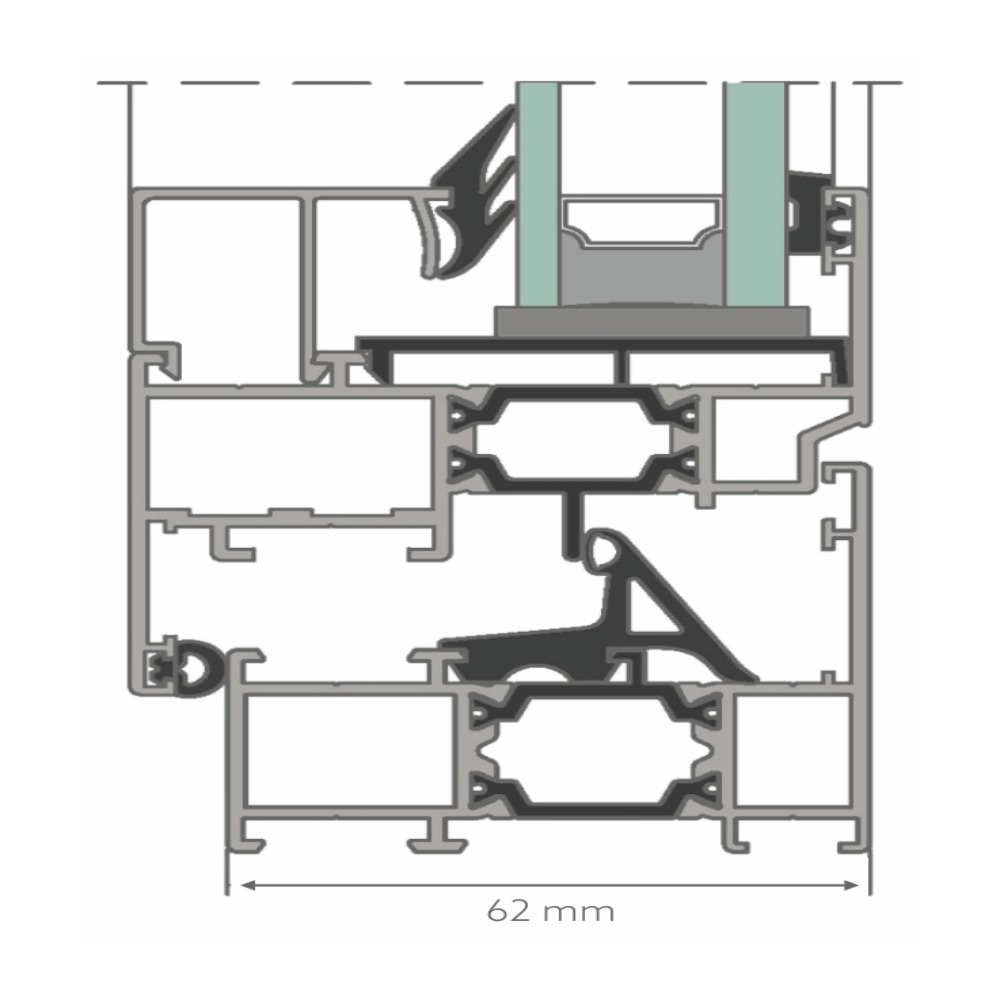

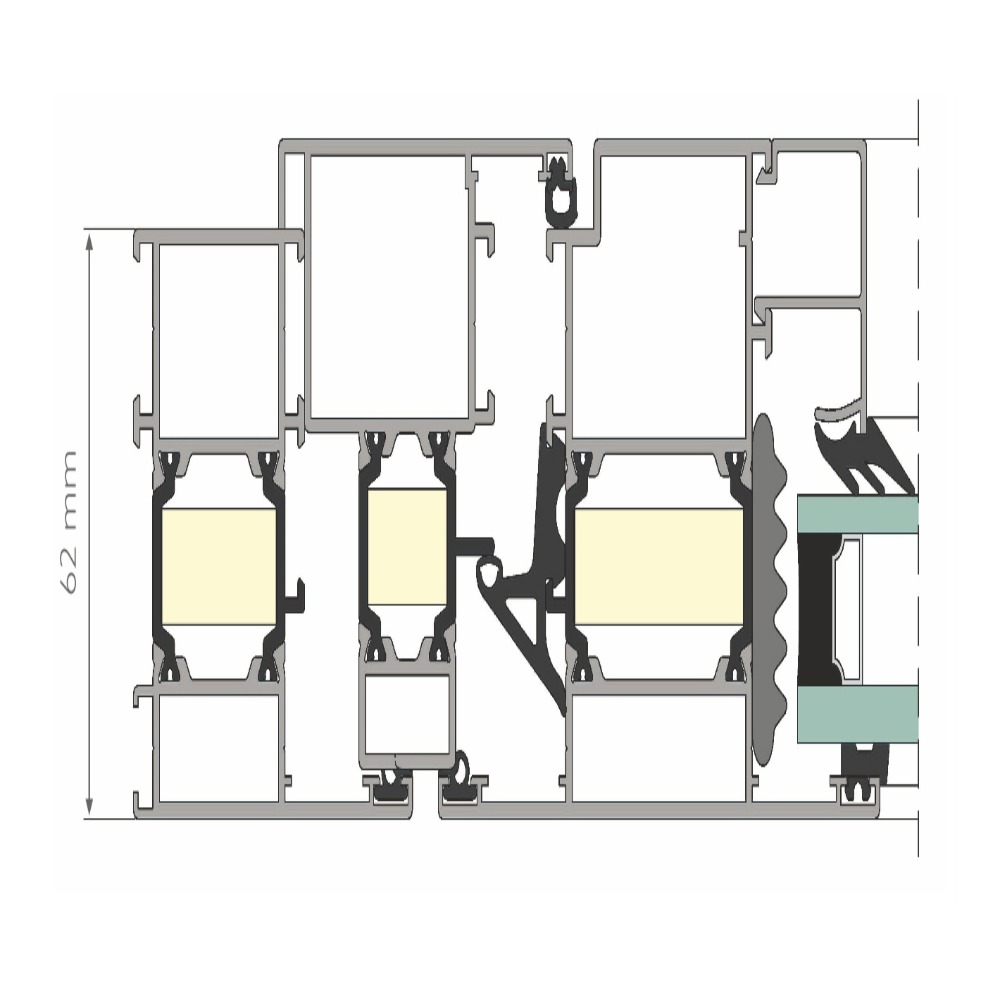

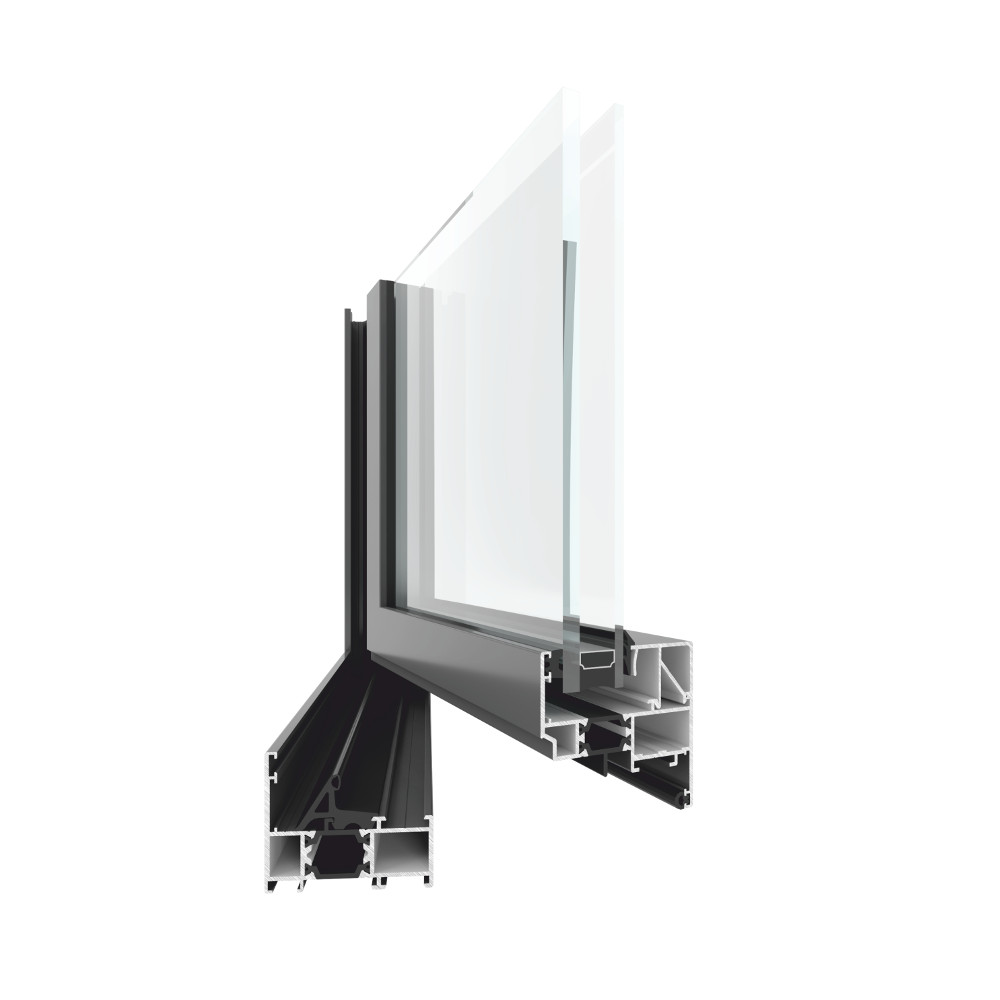

SISTEMUL TM 62
TM 62 este un sistem de profile din aluminiu cu trei camere utilizat pentru a realiza constructii moderne de ferestre si usi cu izolatie termica optima.
Sistemul indeplineste cerintele ridicate pentru cladirile de utilitate publica cu trafic intens (scoli, birouri, spitale, banci) si cladiri rezidentiale. Va permite sa creati structuri cu dimensiuni mari datorita utilizarii profilelor ranforsate.
Caracteristici
Posibilitatea de a construi ferestre, usi, vitrine cu o rezistenta sporita la efractie
Posibilitatea de a construi seturi de structuri combinate la orice unghi
Posibilitatea de curbare a profilelor
Posibilitatea utilizarii unor umpleri de diferite tipuri
Parametri Tehnici
Permeabilitatea aerului
Geamuri: clasa 4, PN 1026
Usi: clasa 2, PN 1026
Rezistenta la apa
Geamuri: E1050, PN-EN 1027
Usi: 3A, PN-EN 1027
Izolare fonica
Geamuri: RRw = 42 dB, PN-EN 20140-3
Usi: Rw = 44 dB, PN-EN 20140-3
Rezistenta la efractie
Geamuri: RC2, RC3
Usi: RC2, RC3
Rezistenta la vant
Geamuri: clasa C5, PN-EN 12211
Usi: clasa C5, PN-EN 12211
Coeficient de conductivitate termica
Geamuri: Uf ≥ 2,02 W/m2K, PN-EN ISO 10077-2
Usi: Uf ≥ 2,2 W/m2K, PN-EN ISO 10077-2
Media

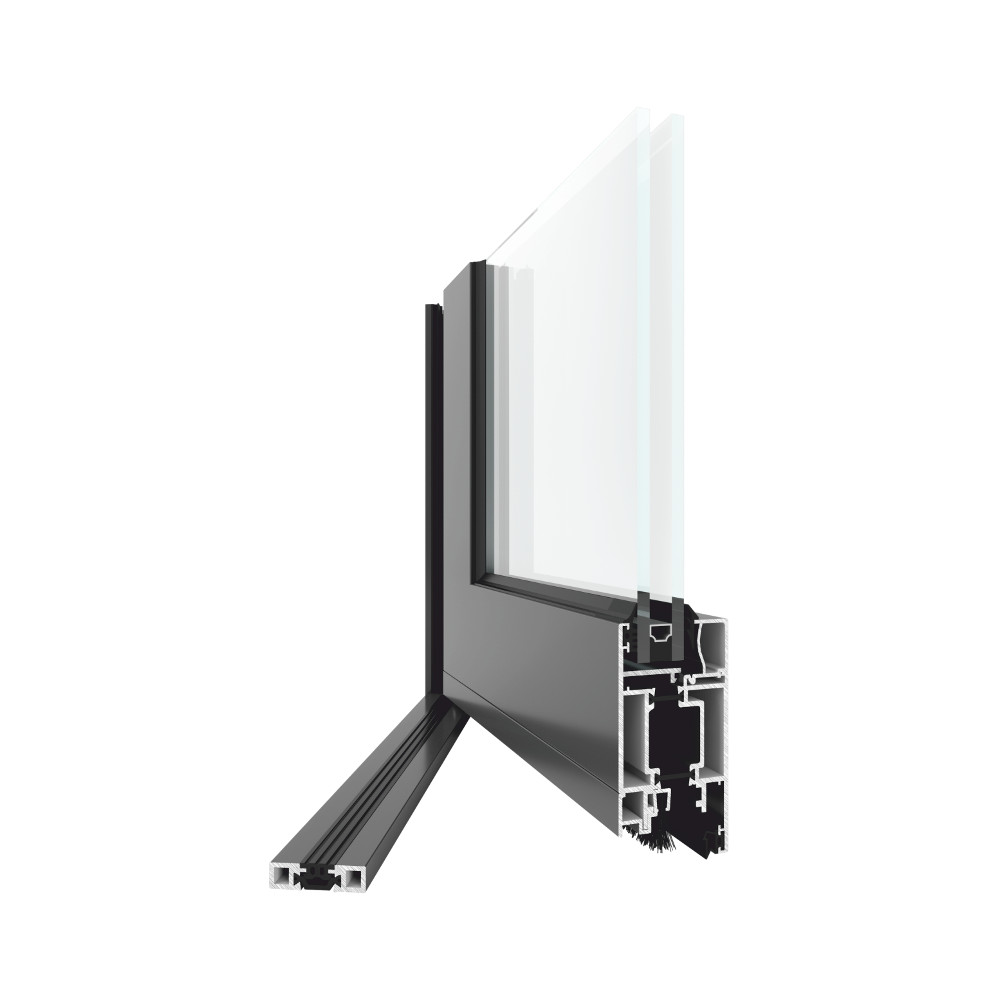

SISTEMUL PI 50N
PI 50N este un sistem complex de profile din aluminiu folosit pentru a realiza diverse tipuri de ferestre si usi, vitrine, pereti despartitori si vestibuluri moderne, care necesita izolare termica.

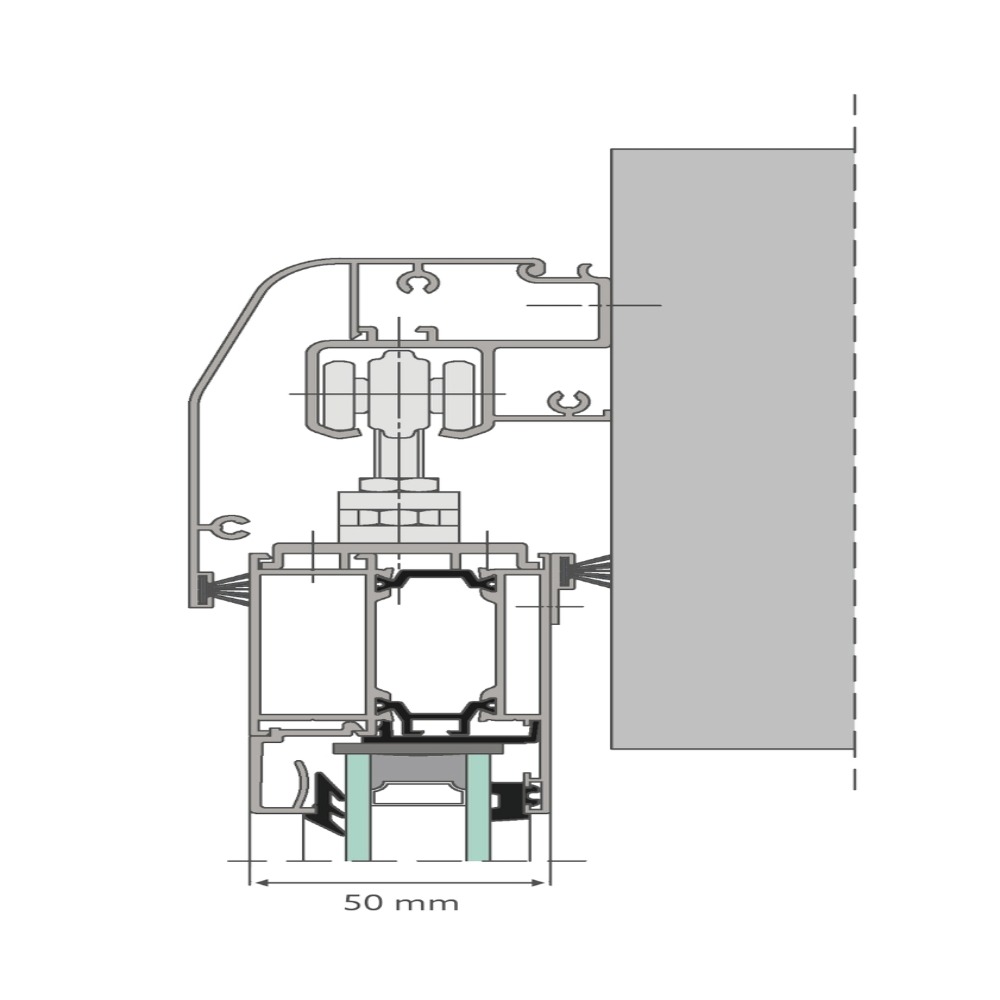

Varietatea profilelor permite construirea usilor pe balamale de suprafata si balamale fixate in canelura profilului.
Caracteristici
Posibilitatea de construire a diverselor tipuri de solutii prin utilizarea unei cantitati minime de profile
Posibilitatea rationalizarii productiei si imbunatatirea valorilor estetice datorita utilizarii unui sistem de armaturi cu canelura cu montaj rapid
Versatilitatea solutiilor oferite este asigurata de diversitatea armaturilor si doua metode de asamblare a acestora
Capacitatea de a crea structuri mari datorita utilizarii profilelor armate
Posibilitatea de construire a usilor pe o suprafata continua de vitrine datorita profilurilor suplimentare

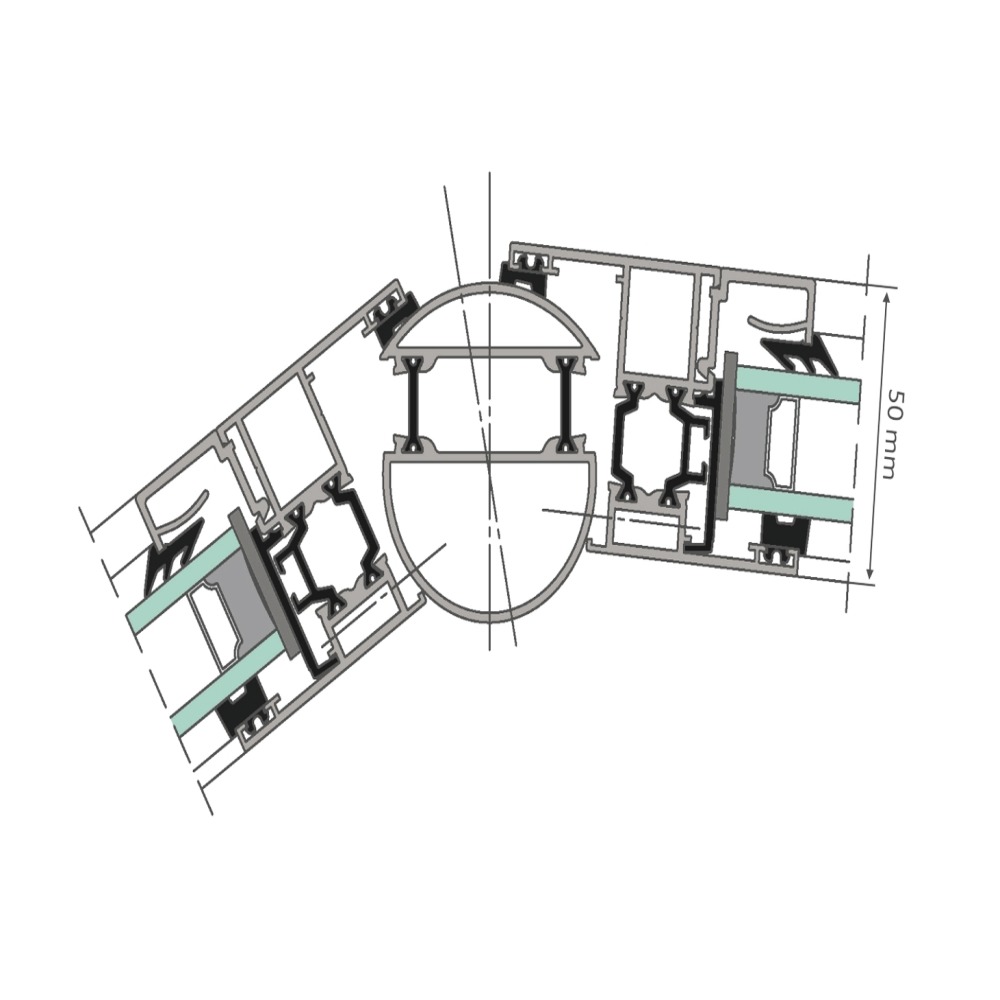

Posibilitatea de a construi seturi de structuri sub orice unghi
Date tehnice
Adancimea structurala a ferestrei (Standard): Profilul ramei 50 mm si Profilul canatului 59 mm
Adancimea structurala a ferestrei (Rotativ): Profilul ramei 50 mm si Profilul canatului 59 mm
Grosimea geamului: Profilul ramei canat standard 4÷34 mm si canat rotativ 6÷43 mm
Grosimea geamului: Profilul canatului canat standard 6÷44 mm si canat rotativ 6÷43 mm
Parametri Tehnici
Permeabilitatea aerului
Geamuri: clasa 4, PN 1026
Usi: clasa 3, PN 1026
Rezistenta la apa
Geamuri: E750, PN-EN 1027
Usi: A5, PN-EN 1027
Izolare fonica
Geamuri: RRw = 30÷40 dB, PN-EN 20140-3
Usi: Rw = 30÷40 dB, PN-EN 20140-3
Rezistenta la efractie
Geamuri: RC2, RC3
Usi: RC2, RC3
Rezistenta la vant
Geamuri: clasa C5, PN-EN 12211
Usi: clasa C5, PN-EN 12211
Coeficient de conductivitate termica
Geamuri: Uf ≥ 2,2÷2,7 W/m2K, PN-EN 10077-2
Usi: Uf ≥ 2,2÷2,7 W/m2K, PN-EN ISO 10077-2
